如果你生活中經常使用液化石油氣的話，對減壓閥應該不會陌生。但減壓閥的結構的工作原理是什么?

減壓閥工作原理

其實只要知道它房作用，然后知道怎么用就行了，這么多年了我還不是沒徹底弄明白減壓閥原理。

(1)減壓閥的作用

在供水和供氣系統中，減壓閥是為了提供給下游用戶一個相對穩定和合適的氣壓(水壓)。這里應該還涉及到管子的耐久性問題，這個不懂。

由于一直沒關閉水龍頭，我家自來水管用了一年多的時候，明顯變粗了，沒過多久晚上就爆裂了，早上起來發現廁所墻上到處是水。為了盡量避免這種事情，所以需要設置減壓閥。

(2)減壓閥的結構

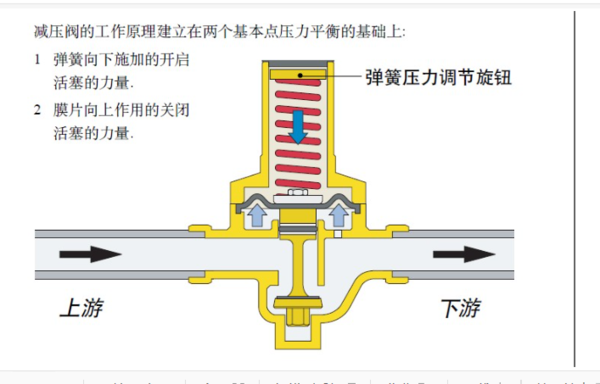

減壓閥的結構如上圖所示，有幾個基本構件。近進氣口，排氣口，進排氣腔連接孔，調節和恢復彈簧，連接調節彈簧膜片和恢復彈簧端活塞的閥芯，膜片和膜片室，調壓螺釘。

(3)減壓原理

氣體或液體對管道壁的壓力，主要與氣體(液體)的運動速度和密度有關系，密度和速度越大，壓力就會越大，反之越小。一大一下就看哪個因素占比更大。

減壓就可以從改變氣體密度和速度上實現。按我的理解，減壓閥主要靠活塞、閥芯和連接孔對氣體的阻力作用，來減小氣體的速度從而實現減壓的。

(4)調節螺釘和膜片室

調節螺釘可以改變活塞、閥芯和連接孔的相對位置，使得摩擦阻力變化，從而調節輸出壓力大小。當螺釘順時針旋轉，活塞下行，相對距離變大，接觸面積變小，從而阻力變小，使輸出壓力變大。反之變小。

膜片室主要是為了穩定下游氣壓，當螺釘位置固定，進氣壓力變化短時間內，使膜片室壓力升高，調節彈簧上行，鏈接孔與活塞相對距離變小，使阻力變大，減小氣壓，直到一個穩定狀態，這樣使得氣壓變化波動不是很大。

減壓閥是通過改變節流面積，使流速及流體的動能改變，造成不同的壓力損失，從而達到減壓的目的,并依靠介質本身的能量控制與調節系統的調節，使閥后壓力的波動與彈簧力相平衡，使閥后壓力在一定的誤差范圍內保持恒定的自動閥門。

減壓閥是采用控制閥體內的啟閉件的開度來調節介質的流量，將介質的壓力降低，同時借助閥后壓力的作用調節啟閉件的開度，使閥后壓力保持在一定范圍內，并在閥體內或閥后噴入冷卻水，將介質的溫度降低，這種閥門稱為減壓減溫閥。減壓閥快易優自動化選型有收錄。該閥的特點，是在進口壓力不斷變化的情況下，保持出口壓力和溫度值在一定的范圍內。

減壓閥使用原則

1、減壓閥進口壓力的波動應控制在進口壓力給定值的80%～105%，如超過該范圍，減壓閥的性能會受影響。

2、通常減壓閥的閥后壓力Pc 應小于閥前壓力的0.5 倍，即Pc<0.5P1。 減壓閥的每一檔彈簧只在一定的出口壓力范圍內適用，超出范圍應更換彈簧。

3、在介質工作溫度比較高的場合，一般選用先導式活塞式減壓閥或先導式波紋管減壓閥。

4、介質為空氣或水(液體)的場合，一般宜選用直接作用薄膜式減壓閥或先導式薄膜式減壓閥。

5、介質為蒸汽的場合，宜選用先導式活塞式減壓閥或先導波紋管減壓閥。

6、為了操作、調整和維修的方便，減壓閥一般應安裝在水平管道上。
