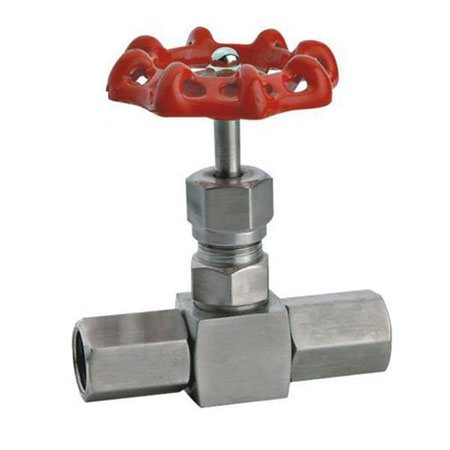

JJM1壓力表針型閥
產品型號：
發布時間：2019-7-10 14:09:15
JJM1壓力表針型閥比其他類型的閥門能夠耐受更大的壓力，密封性能好，所以一般用于較小流量且較高壓力的氣體或者液體介質的密封。針型閥與壓力表配合使用是最合適的了。一般的針型閥形都做成螺紋連接。
JJM1壓力表針型閥產品簡述
JJM1壓力表針型閥比其他類型的閥門能夠耐受更大的壓力，密封性能好，所以一般用于較小流量且較高壓力的氣體或者液體介質的密封。針型閥與壓力表配合使用是*合適的了。一般的針型閥形都做成螺紋連接。
JJM1壓力表針型閥技術參數
公稱壓力：PN2.5 PN4.0 PN6.4 PN16 PN32Mpa
公稱通徑：DN5～DN25
適用介質：油﹑水﹑氣等多種非腐蝕性或腐蝕性介質
適用溫度：-20℃～+440℃ -70℃～-240℃ ≤540℃ ≤570℃
制造材料：20#﹑1Cr18Ni9Ti﹑304﹑316﹑316L﹑12Cr1Mov
JJM1壓力表針型閥主要零件材料
|
零件名稱 Part name |
閥桿、閥蓋、螺栓Body,Bonnet bolt |
閥桿、閥瓣密封圈Stem,Disc,Gasket |
填料 |
墊片 |
手柄 |
|
JJM1-160-DN5 |
鉻鎳不銹鋼Cr.NiStainlesss steel |
不銹鋼 |
聚四氧乙稀、柔性石墨PTEF,Soft graphite |
橡膠石棉板Latex asbestos |
優質碳鋼 |
JJM1壓力表針型閥主要性能規范
|
型號 |
公稱壓力 |
試驗壓力PS(MPs) |
工作壓力(MPa) |
工作溫度(℃) |
適用介質Applicable |
||
|
殼體Shell |
密封 |
密封 |
|||||
|
JJM1-160-DN5 |
16.0 |
24.0 |
17.6 |
0.6 |
16.0 |
P≤200℃ |
液化石油氣水、油品等Petroleun gas Water, |
|
C≤425℃ |
|||||||
JJM1壓力表針型閥主要外形及連接尺寸
|
型號Type |
公稱直徑DN(mm)Nominal |
尺寸Dimensions |
重量(Kg)Weight |
|||||||
|
L1 |
Do |
L2 |
H |
H1 |
L3 |
M1 |
M2 |
|||
|
JJM1-160 |
5 |
116 |
65 |
85 |
98 |
105 |
40 |
M20×1.5左 |
M20×1.5 |
1.0 |
