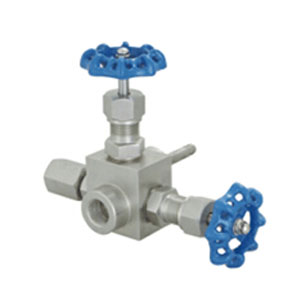

GMJ11H高密封取樣閥
產品型號：
發布時間：2019-7-10 14:18:31
GMJ11H高密封取樣閥通過外加取樣排放裝置，保證了管路中壓力表的正確安裝使用，達到了放空、取樣的目的。具有一閥兩用的功能。該閥密封結構為硬軟雙質密封設計。密封面避開了介質的直接沖刷。本閥廣泛用于油田、化工、輕工、電力。冶金等裝置的自控系統中。
GMJ11H高密封取樣閥產品概述
GMJ11H高密封取樣閥通過外加取樣排放裝置，保證了管路中壓力表的正確安裝使用，達到了放空、取樣的目的。具有一閥兩用的功能。該閥密封結構為硬軟雙質密封設計。密封面避開了介質的直接沖刷。本閥廣泛用于油田、化工、輕工、電力。冶金等裝置的自控系統中。
GMJ11H高密封取樣閥應用規范
1、設計制造：GB/T12224-1989；JB/ T7747-1995
2、連接形式：內螺紋連接
3、結構特征：硬軟雙密封副；浮動閥瓣
4、閥門檢驗和試驗：GB/T13927-1992
5、材料：碳鋼按GB/T12228-1989的規定
GMJ11H高密封取樣閥性能參數
|
試驗項目 |
壓力值 |
|
公稱壓力 |
25 |
|
殼體試驗 |
37.5 |
|
密封試驗 |
27.5 |
|
氣壓試驗 |
15 |
|
適用溫度 |
≤180℃ |
|
適用介質 |
水、蒸氣、油品等 |
GMJ11H高密封取樣閥主要零件材料
|
型號 |
閥體 |
接頭 |
閥桿 |
螺帽 |
填料 |
|
GMJ11F/H-250Ⅱ |
20# |
20# |
2Cr13 |
20# |
PTFE |
|
GMJ11F/H-250PⅡ |
SS304 |
SS304 |
SS304 |
SS304 |
|
|
1151-160P |
SS304 |
SS304 |
SS304 |
SS304 |

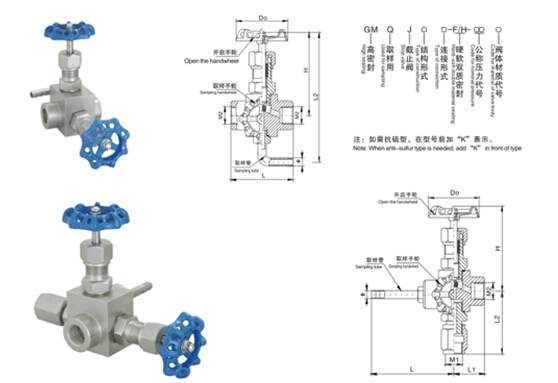

GMJ11H高密封取樣閥主要外形及連接尺寸
|
規格 |
M1 |
M2 |
φ |
L |
L1 |
H |
Do |
重量(kg) |
|
DN6 |
M20×1.5 |
G1/2 |
φ10 |
70 |
153 |
110 |
63 |
2.9 |
