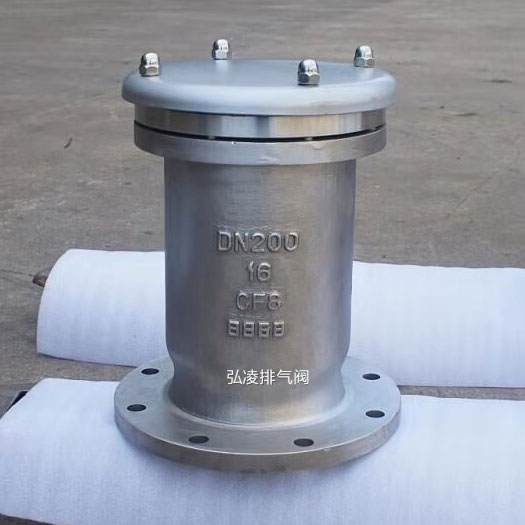

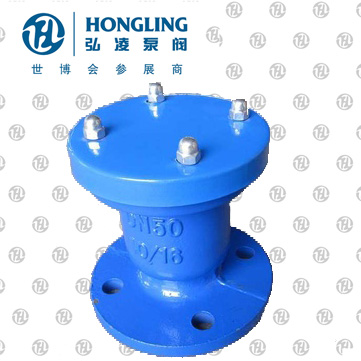

快速排氣閥
產品型號：KP41X
發布時間：2008-7-12
KP41X快速排氣閥作用原理當水進入管內時，浮球停在球桶下部進行大量排氣，當氣排完時，水進入閥內通過球桶把球浮起關閉，停上排氣，管道在正常運轉時自然會產生少數派量氣體，這些氣體會集中到管內上部到相當程度，閥內水與球隨時下降，氣從小孔排出。
下一個產品：微量排氣閥
上一個產品：立臥兩用型自動排氣閥
KP41X快速排氣閥產品說明：
P41X快速排氣閥設計合理，結構簡單，體積小，排氣量大，我廠在原基礎上進行大量改進，更完美，產品合格率可達100%。
P41X快速排氣閥作用原理：
當水進入管內時，浮球停在球桶下部進行大量排氣，當氣排完時，水進入閥內通過球桶把球浮起關閉，停上排氣，管道在正常運轉時自然會產生少數派量氣體，這些氣體會集中到管內上部到相當程度，閥內水與球隨時下降，氣從小孔排出。
P41X快速排氣閥技術參數：
介質：清水
使用溫度常溫
閥體：灰鑄鐵HT200
浮球與塞頭：不銹鋼
密封材料，丁腈橡膠
閥體強度試驗，1.5MPa
密封試驗壓力0.05-1.1MPa
P41X快速排氣閥排氣量表 （按每秒流速成1.5-3.0米計算）：
| 規格 | 25 | 50 | 80 | 100 | 150 | 200 |
| 立方米/小時 | 4-8 | 11-22 | 22-40 | 42-60 | 61-122 | 83-166 |
P41X快速排氣閥主要外型連接尺寸參數:
|
公稱通徑 （DN） |
D | D1 | D2 | D3 | H | Z-Φd |
| 25 | 115 | 85 | 65 | 140 | 285 | 4-14 |
| 50 | 160 | 125 | 102 | 200 | 340 | 4-14 |
| 80 | 195 | 160 | 135 | 230 | 490 | 4-18 |
| 100 | 215 | 180 | 158 | 250 | 545 | 4-18 |
| 150 | 280 | 240 | 212 | 300 | 615 | 8-23 |
| 200 | 335 | 295 | 268 | 380 | 730 | 8-23 |
