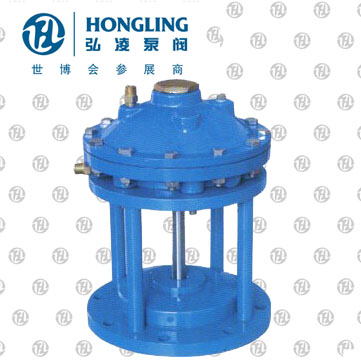

JM742X隔膜式池底排泥閥介紹
JM742X隔膜式池底排泥閥是由主閥、二位四同換向閥以及閥瓣等零件組成。當二位四通換向閥處于一態位，主閥中腔進水，上腔通往大氣，膜片在水的壓力下帶動閥瓣上升，主閥開啟，池底的泥沙等污物開始排放;當二位四通處于二態位，主閥中腔水排向水池，上腔進水，關閉主閥，停止泥沙的排放。此閥安裝在各類沉淀池的底部壁外，用以排除池底的泥沙污物。其由換向閥控制啟閉動作，反應迅速，關閉準確。
JM742X隔膜式池底排泥閥特點
JM742X隔膜式池底排泥閥由閥體、液壓缸、活塞、閥桿、閥瓣組成,液壓缸是液體工具。液體作為動力,活塞、閥桿作為開關。開啟只需一分鐘可打開閥板，此閥必須配用手動換方閥或電磁閥可遠距離控制排泥閥開關,該閥密封性能強、開關靈活、檢修方便、使用壽命長等特點。
JM742X隔膜式池底卸泥閥技術參數
公稱壓力：1.0Mpa
啟閉動作壓力:0.15-0.6Mpa
隔膜傳動介質:清水、空氣
適用介質：原水、清水、污水
工作溫度：0-800C
JM742X隔膜式池底卸泥閥主要零部件材質
| 零件名稱 | 閥體、閥蓋 | 膜片壓板、閥盤 | 閥桿 | 膜片 |
| 材料 | 鑄鐵 、鑄鋼、碳鋼 | 球鐵、青銅 | 不銹鋼 | 尼龍強化橡膠 |
JM742X隔膜式池底卸泥閥主要外形尺寸
| DN | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | 350 |
| L | 107 | 115 | 125 | 135 | 146 | 165 | 180 | 215 | 255 | 285 | 325 |
| H | 235 | 234 | 258 | 280 | 307 | 358 | 400 | 490 | 576 | 663 | 750 |
JM742X隔膜式池底卸泥閥結構示意圖
