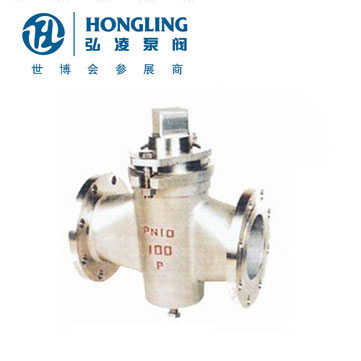

X43W二通不銹鋼旋塞閥
產品型號：X43W
發(fā)布時間：2016-11-29 16:10:15
X43W二通不銹鋼旋塞閥
下一個產品：X14W三通內螺紋不銹鋼旋塞閥
上一個產品：X43W二通鑄鐵旋塞閥
相關產品:
二通不銹鋼旋塞閥產品說明
X43W-10、X43T-10 型二通旋塞閥：手動、法蘭連接、填料密封直通式結構，旋塞密封面材料為灰鑄鐵（X43W-10）、鑄銅（X43T-10），公稱壓力 PN10、閥體材料為灰鑄鐵的旋塞閥。適用于工作壓力小于 1.0MPa，溫度低于 100℃ 的水、蒸汽、油品等介質的管路上作啟閉用。
二通不銹鋼旋塞閥性能參數(shù)
X43W-10、X43T-10 型二通旋塞閥主要性能參數(shù)
| 型號 | PN | 工作壓力/MPa | 適用溫度/℃ | 適用介質 |
| X43W-10 | 10 | 1.0 | ≤100 | 油品 |
| X43T-10 | 10 | 1.0 | ≤200 | 水、蒸汽 |
二通不銹鋼旋塞閥零部件材料
X43W-10、X43T-10 型二通旋塞閥零部件材料
| 型號 | 材料 | ||
|---|---|---|---|
| 閥體 | 填料 | 旋塞 | |
| X43W-10 | 灰鑄鐵 | 石棉繩 | 灰鑄鐵 |
| X43T-10 | 灰鑄鐵 | 石棉繩 | 鑄銅 |

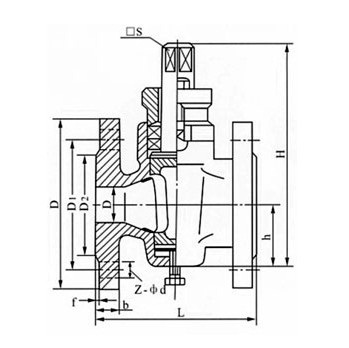

二通不銹鋼旋塞閥外形及結構尺寸
X43W-10、X43T-10 型二通旋塞閥主要外形及結構尺寸（mm）
| DN | L | D | D1 | D2 | b—f | z×Φd | H | 重量/kg | |
|---|---|---|---|---|---|---|---|---|---|
| X43W-10 | X43T-10 | ||||||||
| 20 | 130 | 105 | 75 | 55 | 16—2 | 4×Φ14 | 90 | 3.56 | 3.5 |
| 25 | 140 | 115 | 85 | 65 | 16—2 | 4×Φ14 | 110 | 4.45 | 4.5 |
| 32 | 165 | 135 | 100 | 78 | 18—2 | 4×Φ18 | 115 | 7.4 | 7.5 |
| 40 | 180 | 145 | 110 | 85 | 18—3 | 4×Φ18 | 158 | 9.6 | 10.5 |
| 50 | 203 | 160 | 125 | 100 | 20—3 | 4×Φ18 | 178 | 12.6 | 13 |
| 65 | 222 | 180 | 145 | 120 | 20—3 | 4×Φ18 | 185 | 16.2 | 17 |
| 80 | 241 | 195 | 160 | 135 | 22—3 | 4×Φ18 | 220 | 25.2 | 26 |
| 100 | 305 | 215 | 180 | 155 | 22—3 | 8×Φ18 | 250 | 34.5 | 35 |
| 125 | 356 | 245 | 210 | 185 | 24—3 | 8×Φ18 | 350 | 58 | 59 |
| 150 | 394 | 280 | 240 | 210 | 24—3 | 8×Φ23 | 396 | 97.5 | 100 |
