GA49H脈沖式安全閥結構簡述

1、通過杠桿和重錘來平衡閥瓣的壓力，使閥門保證密封，移動重錘的位置和改變重錘的重量來達到要求的起跳壓力。

2、上部帶有開啟和關閉的電磁鐵，機械和電器動作互不干擾。

3、密封面用鐵基鉻鎳不銹鋼堆焊而成，閥瓣經熱處理，提高了耐磨性和抗沖蝕性。

GA49H脈沖式安全閥適用范圍

城建、化工、冶金、石油、制藥、食品、飲料、環保

脈沖式安全閥的主要結構特點：

1、通過杠桿和重錘來平衡閥瓣的壓力，使閥門保證密封，移動重錘的位置和改變重錘的重量來達到要求的起跳壓力。

2、GA49H脈沖式安全閥密封材質使用鐵基鉻鎳不銹鋼堆焊而成，閥瓣經過熱處理，提高了耐磨性和抗沖蝕性。

3、GA49H脈沖式安全閥閥門上部帶有開啟和關閉的電磁鐵，機械和電器動作互不干擾。

GA49H脈沖式安全閥工作原理

脈沖式安全閥除上述機械動作外，脈沖閥還裝有電磁裝置，帶電接點的壓力表通過時間繼電器，將上部或下部的電磁線圈電路接通，使上部或下部的電磁鐵動作，也可將脈沖閥打開或關閉。同時脈沖閥還可通過遙控系統人為地將其打開或關閉。

運行時，這種安全閥的主安全閥是靠蒸汽壓力及彈簧力將閥芯向上壓緊在閥座上，具有良好的嚴密性

GA49H脈沖式安全閥圖片及結構尺寸圖：

GA49H脈沖式安全閥結構簡述

1、通過杠桿和重錘來平衡閥瓣的壓力，使閥門保證密封，移動重錘的位置和改變重錘的重量來達到要求的起跳壓力。

2、密封面用鐵基鉻鎳不銹鋼堆焊而成，閥瓣經熱處理，提高了耐磨性和抗沖蝕性。

3、閥門上部帶有開啟和關閉的電磁鐵，機械和電器動作互不干擾。

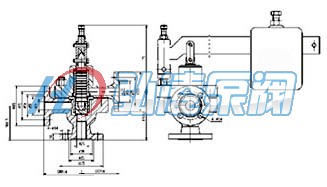

GA49H脈沖式安全閥外形及連接尺寸

GA49H脈沖式安全閥安裝說明

1、安裝本產品之前，應將管路沖洗干凈。

2、安裝時應嚴格垂直，杠桿應保持水平，與導向叉兩側面間隙必須均勻。

3、本閥門應與A49H-4型主安全閥配套使用。

4、引出管與主安全閥的入口管之間應保持一定較長的距離，電接點壓力表和主安全閥入口管之間的距離，不得小于5倍主安全閥入口管徑，以免主安全閥動作時，因排汽影響電接點壓力表和脈沖安全閥工作的正確性。
