A46F(Y)先導式安全閥

產品型號：A46F(Y)

發布時間：2016-11-22 11:08:04

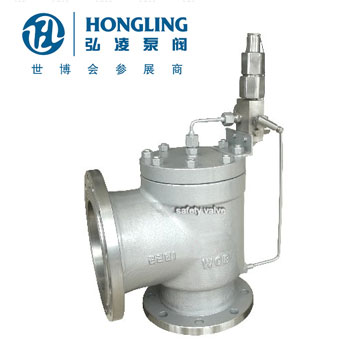

先導式安全閥

查看產品實物圖

下一個產品：彈簧微啟封閉式安全閥

上一個產品：TFA48SH-64高溫高壓安全閥

分享到：

A46F先導式安全閥產品描述

先導式安全閥屬于安全閥的一種類型，彈簧式安全閥是利用彈簧還調整定壓力，A46H先導式安全閥是用來感受壓力值，達到一定壓力的時候，先導閥先行開啟后主閥也會隨之開啟，真正釋放壓力的是主閥，先導閥只是有一個提示作用。先導式安全閥在安全性能上是可靠的，具有穩定、回座快、背壓小、密封性能好，*主要的優點就是先導閥的回座快，安全閥迅速開啟和關閉，提高了搞到的工資效率。A46型先導式安全閥一般用于、鍋爐、電站、容器等場合中，其性能的優越，值得購買。

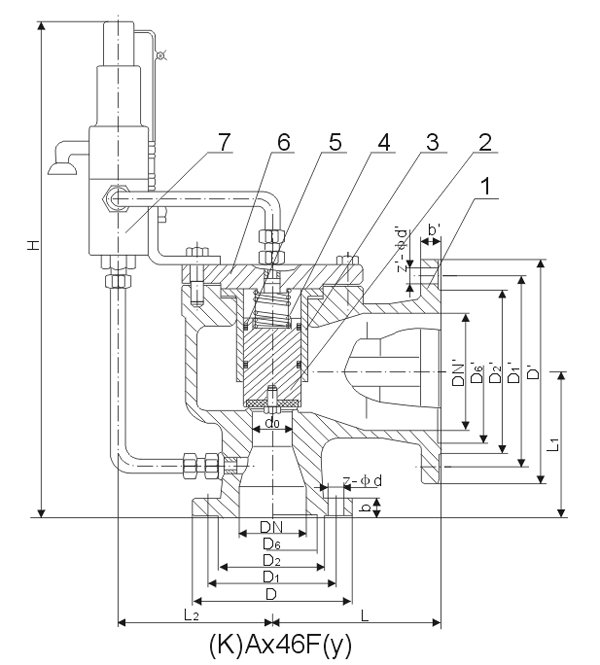

A46F先導式安全閥主要零部件材料

NO.	零件名稱	Ax46Y/F 材料	KAX46Y/F材料
1	閥體	WCB	WCB
2	閥瓣	2Cr13/2Cr13+PTFE	1Cr18Ni9Ti/1Cr18Ni9Ti+PTFE
3	導向套	1Cr18Ni9Ti	1Cr18Ni9Ti
4	彈簧	50CrVA	50CrVA
5	O型圈	氟橡膠	氟橡膠
6	閥蓋	25	25
7	導閥	部件

A46H先導式安全閥主要尺寸

圖片關鍵詞

A46H/F-16(16/160)主要尺寸

公稱通徑DN（mm）	DN	do				PN16C～25				PN40
						尺寸（mm）			重量（kg）	尺寸（mm）			重量（kg）
						L	L1	H	重量（kg）	L	L1	H	重量（kg）
25	50	10	13	16		114	105	330	17	114	111	369	18.5
32	50	10	13	16		121	124	331	19	121	124	371	20
40	80	20	26			124	130	345	24	124	130	385	26
50	80	20	26	33		124	137	348	30	124	137	348	31
80	100	33	40	50		162	156	369	50	162	156	369	53
100	150	50	55	63	72	210	197	448	82	210	197	488	91
150	200	96	115			241	240	450	144	241	240	490	155
200	250	146				279	276	464	298	279	279	504	314

A46H/F-100(64/160)主要尺寸

公稱通徑DN（mm）	DN	do				PN16C～25				PN40
						尺寸（mm）			重量（kg）	尺寸（mm）			重量（kg）
						L	L1	H	重量（kg）	L	L1	H	重量（kg）
25	50	10	13	16		114	111	369	20	121	125	370	22
32	50	10	13	16		121	124	371	21.5	140	149	371	27
40	80	20	26			124	130	385	26	171	162	383	30
50	80	20	26	33		124	137	388	35	171	167	388	44
80	100	33	40	50		162	162	408	55	181	191	409	73
100	150	50	55	63	72	210	197	488	95	233	249	491	132
150	200	96	115			241	246	494	182	-	-	-	-
200	250	146				279	297	504	342	-	-	-	-
