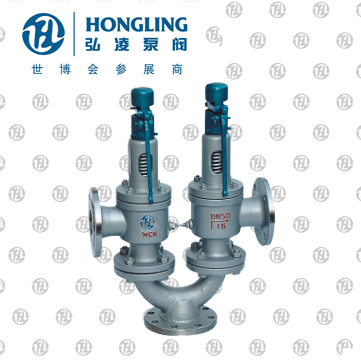

雙聯彈簧式安全閥產品用途：
A38Y、A43H、A37H型雙聯彈簧式安全閥是在Y型接頭上裝設兩個同樣規格的A48Y或A47H型安全閥而構成,適用于工作溫度≤350℃的蒸汽、水等介質的設備和管路上。作為超壓保護裝置。
雙聯彈簧式安全閥產品特點：
1、全啟式結構，排量大
2、閥瓣處設有反沖盤部件
3、帶提升扳手可定期檢驗閥門開啟的靈活性
4、整定壓力偏差小，可達±3%
5、啟閉壓差≤15%
6、選用優質的彈簧鋼，保證彈簧的壽命和穩定性
7、平面結構的閥瓣和閥座易于維修和重新加工
雙聯彈簧式安全閥執行標準：
設計規范：GB/T 12243
結構長度：GB/T 12221
法蘭連接：JB/T 79
試驗與檢驗：GB/T 12242
產品標識：GB/T 12220
供貨規范：JB/T 7928
雙聯彈簧式安全閥產品型號：
A43Y-16C(25,40)
A38Y-16C(25,40)
A37Y-16C(25,40)
雙聯彈簧式安全閥整定壓力等級：
| 公稱壓力(MPa) | 整定壓力等級 | |||||||
| 1.6 | 0.06～0.1 | 0.1～0.16 | 0.16～0.25 | 0.4～0.6 | 0.6～0.8 | 0.8～1.0 | 1.0～1.3 | 1.3～1.6 |
| 2.5 | 1.3～1.6 | 1.6～2.0 | 2.0～2.5 | |||||
| 4.0 | 1.3～1.6 | 1.6～2.0 | 2.0～2.5 | 2.5～3.2 | 3.2～4.0 | |||
雙聯彈簧式安全閥性能參數：
| 型號 |
鑄鋼型 |
|
| 口徑范圍 | DN15～DN400 | |
| 適用溫度 | ≤350°C | |
| 適用介質 | 水、蒸汽、油品 | |
| 材料 | 1、閥座 | 2Cr13 |
| 2、閥體 | WCB | |
| 3、調節圈 | 2Cr13 | |
| 4、反沖盤 | 2Cr13 | |
| 5、閥瓣 | 2Cr13 | |
| 6、導向套 | 2Cr13 | |
| 7、閥蓋 | WCB | |
| 8、彈簧 | 50CrVa | |
| 9、閥桿 | 2Cr13 | |
| 10、扳手 | ZG200 | |
| 11、調整螺桿 | 45#鋼 | |
| 12、保護罩 | ZG200 | |
| 密封面材料 | 堆焊Co基硬質合金 | 堆焊Co基硬質合金 |
雙聯彈簧式安全閥結構圖：
A37型雙聯彈簧式安全閥外形尺寸
|
公稱通徑 DN(mm) |
尺 寸 Dimensions(mm) | ||||
| L | L1 | B | DN' | do | |
| 50 | 115 | 225 | 165 | 32 | 2×25 |
| 80 | 140 | 310 | 205 | 65 | 2×50 |
| 100 | 160 | 355 | 255 | 80 | 2×65 |
| 125 | 170 | 410 | 260 | 100 | 2×80 |
| 150 | 190 | 430 | 275 | 125 | 2×100 |
A43型雙聯彈簧式安全閥外形尺寸
|
公稱通徑 DN(mm) |
尺 寸 Dimensions(mm) | ||||
| L | L1 | B | DN' | do | |
| 50 | 115 | 225 | 165 | 32 | 2×25 |
| 80 | 135 | 295 | 190 | 50 | 2×40 |
| 100 | 160 | 352 | 255 | 80 | 2×65 |
| 125 | 170 | 410 | 260 | 100 | 2×80 |
| 150 | 190 | 430 | 275 | 125 | 2×100 |
A38型雙聯彈簧式安全閥外形尺寸
|
公稱通徑 DN(mm) |
尺 寸 Dimensions(mm) | ||||
| L | L1 | B | DN' | do | |
| 50 | 115 | 225 | 165 | 40 | 2×20 |
| 80 | 135 | 295 | 190 | 65 | 2×32 |
| 100 | 160 | 365 | 265 | 80 | 2×40 |
| 150 | 195 | 415 | 275 | 125 | 2×65 |
