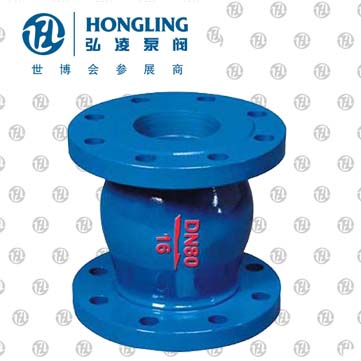

靜音止回閥
產品型號：DRVZ
發布時間：2008-4-30
DRVZ(H42X)靜音式止回閥主要由閥體、閥座、導流體、閻瓣、軸承及彈簧等主要零件組成，內部流道采用流線型設計壓力損失極小。
相關產品:
靜音止回閥產品概述：
靜音止回閥適用于給、排水、消防、暖通系統，可安裝于水泵出口處，以防止介質倒流及水錘對泵的損壞。
靜音止回閥產品特點：
1、靜音止回閥內部流道采用流線型設計，壓力損失極小，閥瓣啟閉行程很短，停泵時可快速關閉，防止巨大的水錘聲，形成靜音效果。
2、本廠生產的DRVZ型靜音止回閥由閥體、閥座、導流體、閥瓣、軸瓦及彈簧等零件組成。內部流道采用流線型設計，壓力損失極小，閥瓣啟閉行程很短，停泵啟閉行程很短，停泵時可快速關閉，防止巨大的水錘聲，形成靜音效果。
3、靜音止回閥主要用于給水、排水、消防、暖通系統，可安裝于水泵出口處，以防止介質倒流及水錘對泵的損壞。
靜音止回閥主要技術參數：
| 型號 | DRVZ/T-10 | DRVZ/T-16 | DRVZ/T-25Q |
| 公稱壓力 | PN1.0MPa | PN1.5MPa | PN2.5MPa |
| 公稱通徑 | DN50～DN300(mm) | ||
| *高工作壓力 | 1.0MPa | 1.6MPa | 2.5MPa |
| 密封試驗壓力 | 1.1MPa | 1.76MPa | 2.75MPa |
| 殼體試驗壓務 | 1.5MPa | 2.4MPa | 3.75MPa |
靜音式止回閥主要零部件:
| 零件名稱 | 材料 |
| 閥體、導流體 | 灰鑄鐵、球墨鑄鐵、鑄鋼 |
| 閥座、軸瓦、閥瓣、軸 | 青銅或鉻不銹鋼 |
| 彈簧 | 不銹鋼 |
靜音式止回閥主要連接尺寸
(法蘭連接尺寸:PN10按GB4216.4-84，PN16按GB4216.5-84，PN25按9113.4-88標準)
| 公稱通徑 | L(mm) |
| 50 | 120 |
| 65 | 150 |
| 80 | 180 |
| 100 | 240 |
| 125 | 300 |
| 150 | 350 |
| 200 | 450 |
| 250 | 500 |
| 300 | 550 |
| 350 | 575 |
| 400 | 600 |
| 450 | 650 |
| 500 | 700 |
