對夾雙瓣式蝶型止回閥

產品型號：H76H/W

發布時間：2008-4-30

對夾式止回閥適用于公稱壓力PNl.0MPa~42 0MPa、Classl50～2500；公稱通徑DNl5～1200mm、NPsl／2—48．工作溫度一l96—540℃的各種管路上，月于防止介質剖流。通過選月不同的材質．可適月于水、蒸汽、油品、硝酸、強氧化性介質及尿素等多種介質。

查看產品實物圖

下一個產品：對夾旋啟式止回閥

上一個產品：升降式底閥

分享到：

相關產品:

不銹鋼消聲止回閥對夾式靜音止回閥襯膠止回閥襯氟止回閥對夾式高壓止回閥對夾旋啟式止回閥對夾雙瓣式蝶型止回閥升降式底閥黃銅絲口止回閥不銹鋼內螺紋止回閥不銹鋼升降式止回閥靜音止回閥高壓升降式止回閥不銹鋼螺紋止回閥微阻球形止回閥微阻球形止回閥旋啟式止回閥對夾薄型止回閥橡膠瓣止回閥全銅消聲止回閥對夾式蝶型止回閥對夾升降式止回閥微阻緩閉止回閥不銹鋼立式止回閥微阻緩閉蝶型止回閥升降式止回閥消聲止回閥（鐵殼銅芯）

對夾雙瓣式蝶型止回閥概述：

H76X型對夾式止回閥由閥體、閥瓣、閥桿及彈簧等零件組成，采用對夾連接。由于閥瓣的關閉行程短，并且有彈簧加載，可顯著減少水錘現象。該閥主要適用于城市、工業及高層建筑給水、排水管網上。由于其結構長度比一般止回閥短，對有安裝空間限制的場所*為適用。

對夾雙瓣式蝶型止回閥主要零部件材料：

零件名稱	閥體	閥瓣	閥桿	彈簧	閥座
材料	鑄鐵、鑄鋼	碳鋼	不銹鋼	不銹鋼	丁腈橡膠

對夾雙瓣式蝶型止回閥主要技術參數:

型號

公稱壓力PN(MPa)

強度試驗壓力(MPa)

密封試驗壓力(MPa)

適用溫度

適用介質

H76X-10

1.0

1.5

1.1

≤80℃

清水

污水

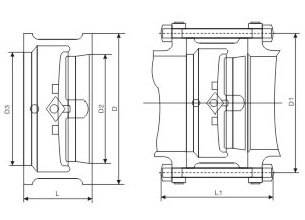

對夾雙瓣式蝶型止回閥結構尺寸圖：

對夾雙瓣式蝶型止回閥主要外形尺寸：

公稱通徑 DN(mm)	L(mm)	H(mm)	D(mm)
公稱通徑 DN(mm)	L(mm)	H(mm)	1.0MPa	1.6MPa
50	43	60	105	105
65	46	73	124	124
80	64	89	142	142
100	64	110	162	162
125	70	141	192	192
150	76	168	218	218
200	89	219	272	273
250	114	273	328	328
300	114	324	378	384

公稱通徑 DN(mm)	L(mm)	H(mm)	D(mm)
公稱通徑 DN(mm)	L(mm)	H(mm)	1.0MPa	1.6MPa
350	127	356	438	444
400	140	418	489	495
450	152	457	540	555
500	152	526	594	616
600	178	626	695	734
700	229	672	810	804
800	241	778	916	910
900	241	878	1016	1010
1000	300	914	1124	1128
