電子式電動雙座調節閥

產品型號：ZDLN

發布時間：2008-5-7

ZDLN型電子式電動雙座調節閥是由3610L型電子式電動執行機構和雙座調節機構組成。電動執行機構內有伺服系統，無須另配伺服放大器，有輸入訊號及電源即可控制運轉，連線簡單，調節機構具有不平衡很小，允許壓差，大流通能力大等特點，適用于泄漏量要求不嚴格的場合。

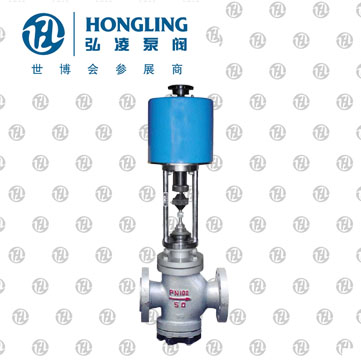

查看產品實物圖

下一個產品：氣動薄膜三通調節閥

上一個產品：電動調節閥

分享到：

相關產品:

電子式電動雙座調節閥概述：

ZDLN電子式電動雙座調節閥雙座調節機構主要技術參數：

公稱通徑mm			25	32	40	50	65	80	100	125	150	200	250	300
額定流量系數kv			10	16	25	40	63	100	160	250	400	630	100	1600
公稱壓力（MPa）			1.6 4.0 6.4（常溫）,4.0 6.4（中溫）,0.6 4.0 6.4（低溫）
行程			16		25		40			60			100
動作速度mm/s			2.1		3.5		1.7			3.4			2.0
配用電動執行機構型號			361LSA-20 361LXA-20		361LSB-30 361LXB-30		361LSB-50 361LXB-50			361LSC-65			361LSC-99
流量特性			直線，等百分比
介質溫度℃			-20℃～+200、-40～+250（常溫）　-40～+450（中溫）　-250～-60（低溫）
法蘭尺寸			鑄鐵法蘭按JB78-59，鑄鋼法蘭按JB79-59
法蘭型式			法蘭密封型式按JB77-59，鑄鐵法蘭按光滑式，鑄鋼法蘭按凹式，低溫按準糟式
閥體材質	公稱壓力（MPa）	0.6	低溫：-250℃～-60℃　ZG1r18Ni9Ti
		1.6	常溫:-20℃～+200℃　Ht200
		4.0	常溫:-40℃～+200℃ ZG230-450、ZG1Cr18Ni9Ti
			中溫:-40℃～-450℃ ZG230-450、ZG1Cr18Ni9Ti
			低溫:-250℃～-60℃ ZG1Cr18Ni9Ti
		6.4	常溫:-40℃～+200℃ ZG230-450、ZG1Cr18Ni9Ti
			中溫:-40℃～-450℃ ZG230-450、ZG1Cr18Ni9Ti
			低溫:-250℃～-60℃ ZG1Cr18Ni9Ti

ZDLN電子式電動雙座調節閥執行機構主要技術參數：

型號	額定輸出力N	速度mm/s	技術參數
361LSA-20 361LXA-20	2000 2000	2.1 2.1	電源：AC220V 50Hz 輸入信號：DC4-20mA DC1-5V （信號線用屏蔽線）輸出開度信號：DC4～20mA 上蓋防護等級：相當IP55 隔爆標志：ExdⅡBT 4
361LSA-30 361LXA-30	3000 3000	3.5 3.5
361LSB-50 361LXB-50	5000 5000	1.7 1.7
361LSC-65	6500	2.8
361LSC-99	10000	2.0

ZDLN電子式電動雙座調節閥性能指標：

項目			指標值
基本誤差％			±2.5
回差％			2.5
死區％			1.0
始終點偏差％	電開	始點	±2.5
		終點	±2.5
	電關	始點	±2.5
		終點	±2.5
額定行程偏差％			2.5
允許泄量L/h			10 -3 ×閥額定容量

ZDLN電子式電動雙座調節閥允許壓差：

公稱通徑	25	32	40	50	66	80	100	125	150	200	250	300
允許壓差	≤公稱壓力										0.4	3.4

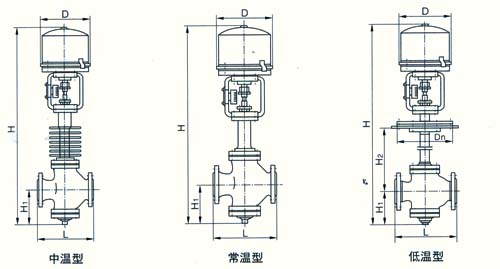

ZDLN電子式電動雙座調節閥結構尺寸圖：

ZDLN電子式電動雙座調節閥常、中溫型外形尺寸表：

公稱通徑	L			H1	H		D	重量（Kg）
	PN（MPa）				常溫	中溫		PN1.6 MPa	PN4.0,6.4MPa
	1.6	4.0	6.4		常溫	中溫		PN1.6 MPa	常溫	中溫
25	185	190	200	120	680	830	225	26	30	33
32	200	210	210	120	683	834	225	28	31	34
40	220	230	235	140	758	909	225	38	47	51
50	250	255	265	145	768	919	225	41	51	55
65	275	285	295	190	989	1152	225	61	80	88
80	300	310	320	210	1022	1185	225	77	100	110
100	350	355	370	220	1044	1207	225	96	120	131
125	410	425	440	270	1336	1548	310	160	195	244
150	450	460	475	280	1358	1570	310	205	249	269
200	500	560	570	320	1436	1648	310	275	402	435
250	640	660	670	450	1707	1947	310	485	605	665
300	720	735	750	465	1767	2008	310	635	755	825

ZDLN電子式電動雙座調節閥低溫型外形尺寸表：

公稱通徑	D	Dn		H1	-100℃		-200℃		-250℃		重量（Kg）
公稱通徑	D	Dn		H1	H 2	H	H 2	H	H 2	H	重量（Kg）
25	225	270	290	102	500	1112	700	1312	900	1512	41
32	225	300	310	105	500	1118	700	1318	900	1518	44
40	225	310	340	127	500	1190	700	1390	900	1590	62
50	225	340	370	132	500	1200	700	1400	900	1600	67
65	225	380	410	171	600	1463	800	1663	1000	1863	100
80	225	410	440	188	600	1489	800	1689	1000	1889	112
100	225	470	500	200	600	1505	800	1705	1000	1905	143
125	310	550	590	250	700	1842	900	2042	1100	2242	229
150	310	600	640	260	700	1852	900	2052	1100	2252	296
200	310	720	760	300	700	1892	900	2092	1100	2292	471
