防爆電動調節閥概述：

KVRJP/M系列頂部導向型控制閥，適用于過程控制技術方面的大多數應用場合，特別適用于在具有某種要求的工作下應用，由于其調節范圍寬，可選擇不同曲面的閥芯，及其在關斷狀態下的高度密封性。當配上氣動或電動執行機構時，KVRJP/M系列閥可實現高分辨的比例控制。其它各種附件，如氣動或電動定位器，電/氣轉換器、限位開關，閥位傳送器等，可在幾乎所有各種過程技術控制回路中加以配合使用。

防爆電動調節閥技術數據

壓力等級：0.6~6.4Mpa

口徑范圍:DN20~300

連接方式:法蘭式按GB9115.7-88;GB9115.9-88;GB9115.19-88;JB79-59

流量特性:等百分比特性,直線特性和快開特性

泄漏等級:符合GB/T4213-92 IV級規定,軟閥座:V級

基本誤差:氣動(帶定位器)±1%;電動±1.0%

回    差:氣動(帶定位器)≤1%;電動≤1%

死    區: 氣動(帶定位器)≤0.4%;電動≤1%

可調范圍:50:1

溫度范圍:常溫型:-20~200℃;

延長型:-60~20℃;+200~450℃

注:低溫型和波管密封型、保溫夾套型等特殊要求的調節閥,訂貨時請說明.

防爆電動調節閥主要零件材料

閥體、閥蓋:HT200、ZG251、ZG1Cr18Ni9Ti; ZG1Cr18Ni12Mo2Ti

閥內件:2Cr18Ni9Ti(需要特殊材料或硬化處理與廠方商洽)

填料:聚四氟乙稀、柔性石墨

墊片:橡膠石棉板、1Cr18Ni9Ti不銹鋼石棉纏繞墊片

防爆電動調節閥執行機構

根據工況和用戶的需求,可配置德國PSL、日本工裝3810L和國產ZAZ等系列一體化電動執行機構;或FOXBORO的PA、PBS和國產ZH等系列氣動薄膜執行機構.詳細說明見各執行機構說明書.控制信號可選4-20mA電流信呈或1~5V電壓信號(訂貨時請說明).

性能參數

1、氣動時氣源壓力0.14Mpa,彈簧范圍20~100Kpa

2、本表以標準規格執行機構為計算基礎.如*大工作壓差超出表列范圍,可向廠方提出,采取適當的解決方法.(如加閥門定位器,壓力繼動器等).

3、本表以閥門關閉位置為計算基礎.因此其他位置會有更大的允許壓差.

4、允許壓差,選用調節閥除考慮其他條件外,還應注意到從推力角度出發,調節閥能否正常動作的問題,用特性數據表達,就是允許是否大于*大的工作壓差.

理想的固有流量數據表

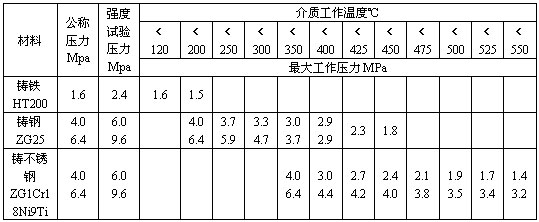

許用介質壓力與工作溫度的關系

根據工藝介質的*大工作壓力來選定調節閥的公稱壓力時,必須對應介質工作溫度的條件.因為公稱壓力是一定的基準溫度下依據強條件定出的.一旦工作溫度超過了基準溫度,允許的*大壓力必定低于公稱壓力.這一點應該足夠注意.

具體的兩者關系見下表所列

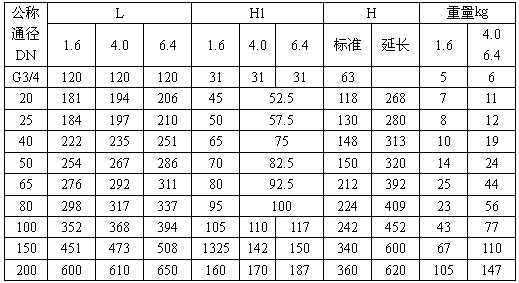

KVRJP型調節閥外形尺寸及重量表

KVRJP系列調節閥配用執行機構后高度及重量

KVRJM系列套筒閥外型尺寸及重量
