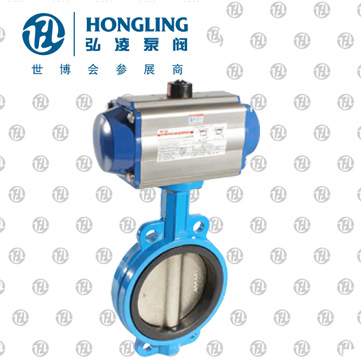

氣動對夾式蝶閥
產品型號：D671X
發布時間：2008-5-20
氣動對夾式蝶閥該產品由橡膠密封蝶閥和碳鋼或不銹鋼閥板、閥桿構成。適用于溫度≤80～120℃如食品、醫藥、化工、石油、電力、輕紡、造紙等給排水、氣體管道上作調節流量和截流介質的作用。
相關產品:
氣動對夾式蝶閥特點：
1、設計新穎、合理、結構獨特，重量輕，啟閉迅速。
2、操力矩小，操作方便，省力靈巧。
3、可以任何位置安裝，維修方便。
4、密封件可以更換，密封性能可靠達到雙向密封零泄漏。
5、密封材料耐老化、耐弱腐蝕，使用壽命長等特點。
氣動對夾式蝶閥標準：
設計標準：GB/T2238-1989
法蘭連接尺寸:GB/T9113.1-2000;GB/T9115.1-2000;JB78
結構長度:GB/T12221-1989
壓力試驗:GB/T13927-1992;JB/T9092-1999
氣動對夾式蝶閥主要技術參數：
| 公稱通徑 | DN（mm） | 50～800 | ||
| 公稱壓力 | PN（MPa） | 0.6 | 1.0 | 1.6 |
| 試驗壓力 | 強度試驗 | 0.9 | 1.5 | 2.4 |
| 密封試驗 | 0.66 | 1.1 | 1.76 | |
| 氣密封試驗 | 0.6 | 0.6 | 0.6 | |
| 適用介質 | 空氣、水、污水、蒸氣、煤氣、油品等。 | |||
| 驅動形式 | 手動、蝸桿蝸輪傳動、氣傳動、電傳動。 | |||
| 零件名稱 | 材料 | |||
| 閥體 | 球墨鑄鐵、鑄鋼、合金鋼、不銹鋼 | |||
| 蝶板 | 鑄鋼、不銹鋼及特殊材料 | |||
| 密封圈 | 各種橡膠、聚四氟 | |||
| 閥桿 | 2Cr13、不銹鋼 | |||
| 填料 | O型圈、柔性石墨O | |||
氣動對夾式蝶閥密封材料選用和適用溫度：
| 材料品種 | 氯丁橡膠 | 丁晴橡膠 | 乙丙橡膠 | 聚四氟乙烯 | 硅橡膠 | 氟橡膠 | 天然橡膠 | 尼龍 |
| 英語簡稱 | CR | NBR | EPDM | PTFE | SI | VITON | NR | PA |
| 型號代號 | X或J | XA或JA | XB或JB | F或XC、JC | XD或JD | XE或JE | X1 | N |
| 耐*高溫度 | 82℃ | 93℃ | 150℃ | 232℃ | 250℃ | 204℃ | 85℃ | 93℃ |
| 耐*低溫度 | -40℃ | -40℃ | -40℃ | -268℃ | -70℃ | -23℃ | -20℃ | -73℃ |
| 適用工作溫度 | 0~+80℃ | -20~+82℃ | -40~+125℃ | -30~+150℃ | -70~+150℃ | -23~+150℃ | -20~+85℃ | -30~+93℃ |
氣動對夾式蝶閥主要連接尺寸：
| DN | L | H1 | H2 | D1 | D2 | Z-Φ | A |
| 50 | 42 | 161 | 80 | 52.9 | 120 | 4-19 | 160 |
| 65 | 44.7 | 175 | 89 | 64.5 | 136.2 | 4-19 | 190 |
| 80 | 45.2 | 181 | 95 | 78.8 | 160 | 4-19 | 190 |
| 100 | 52.1 | 200 | 114 | 104 | 185 | 4-19 | 206 |
| 125 | 54.4 | 213 | 127 | 123.3 | 215 | 4-19 | 260 |
| 150 | 55.8 | 226 | 139 | 155.6 | 238 | 4-23 | 286 |
| 200 | 60.6 | 260 | 175 | 202.5 | 295 | 4-23 | 340 |
| 250 | 65.6 | 292 | 203 | 250.5 | 357 | 4-23 | 412 |
| 300 | 76.9 | 337 | 242 | 301.6 | 407 | 4-23 | 480 |
| 350 | 76.5 | 368 | 267 | 333.3 | 467 | 4-23 | 480 |
| 400 | 86.5 | 400 | 309 | 389.6 |
515 525 |
4-28 | 538 |
| 450 | 105.6 | 422 | 328 | 440.5 |
565 585 |
4-28 | 568 |
| 500 | 131.8 | 480 | 361 | 491.5 |
620 650 |
4-M24 | 660 |
| 600 | 152 | 562 | 459 | 592.5 |
725 770 |
4-M27 | 740 |
