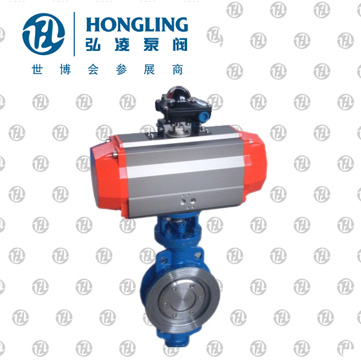

氣動對夾式硬密封蝶閥
產品型號：D673H
發布時間：2008-5-20
氣動對夾式硬密封蝶閥應用先進的三偏心結構設計（徑向偏心、軸向偏心和角度偏心），采用先進的工藝方法和專用的工藝裝備加工制造，確保了零件精度和裝配精度。保證了密封付的全部錐面吻合，完全消除了密封面間的干涉與磨損。
相關產品:
氣動對夾式蝶閥結構特點和用途
氣動對夾式硬密封蝶閥采用氣動操作，依據用戶要求可選配不同廠家、各種功能的氣動裝置。
氣動對夾式硬密封蝶閥應用先進的三偏心結構設計（徑向偏心、軸向偏心和角度偏心），采用先進的工藝方法和專用的工藝裝備加工制造，確保了零件精度和裝配精度。保證了
密封付的全部錐面吻合，完全消除了密封面間的干涉與磨損。因此，開關阻力小、密封可靠、密封面磨損小，整機工作壽命長。
氣動對夾式硬密封蝶閥廣泛應用于冶金、石化、化工、煉油、給排水工程等行業中。
氣動對夾式蝶閥產品型號/技術參數
| 閥類 | 傳動方式 | 連結形式 | 結構形式 | 密封面 | 公稱壓力（MPa） | 閥體材料 |
| 蝶閥 |
6-氣動 6s-氣動帶手動 |
4-法蘭式 7-對夾式 |
斜板式 |
13Cr/13 Cr-H D802/D8 12-Y |
0.6 2.5 1.0 4.0 1.6 6.4 |
按表內閥體 材料代號 |
| 公稱通徑DN（mm） | 50-1200 | |||||
| 材料\材料代號 | C | P | R | |||
|
主 要 零 件 |
閥體 | WCB | ZG1Cr18Ni9Ti | ZG0Cr18Ni12Mo2Ti | ||
| 球板 | WCB | 1Cr18Ni9Ti | 0Cr18Ni12MoTi | |||
| 閥桿 | 2Cr13 | 1Cr18Ni9Ti | 0Cr18Ni12MoTi | |||
| 密封圈 | 四氟 不銹鋼 | |||||
| 填料 | 四氟 柔性石墨 | |||||
|
適 用 工 況 |
適用介質 |
水、蒸汽、油品
|
硝酸類 | 醋酸類 | ||
| 適用溫度 | -40℃～200℃（超該溫度范圍；訂貨時請注明） | |||||
| 控制型式 | 雙作用/單作用 | |||||
| 作用型式 | 切斷/調節 | |||||
| 輸入信號 | 電信號：0～10mA、-4～10mA 氣信號20～100kPa | |||||
| 回信電壓 | AC220V/DC24V | |||||
| 工作介質 | 凈化壓縮壓氣 | |||||
| 執行器 | 型號 | GT系列、HY系列、AW系列、ZSH系列等 | ||||
| 氣源壓力 | 0.4～0.7MPa | |||||
氣動對夾式蝶閥結構尺寸圖:
氣動對夾式蝶閥安裝尺寸表（對夾式）
| 公稱通徑DN（mm） | 尺 寸 | 執行器型號 | |||
| L | D1 | H | Z-φd | ||
| 50 | 43 | 125 | 52 | 4-18 |
可選配GTD/GTE、 AW/AWS、HY、 ZSH系列執行器 （以上選配僅供參選 具體選用根據實際要求） |
| 65 | 46 | 145 | 95 | 8-18 | |
| 80 | 49 | 160 | 108 | 8-18 | |
| 100 | 56 | 190 | 125 | 8-23 | |
| 125 | 64 | 220 | 138 | 8-25 | |
| 150 | 70 | 250 | 198 | 8-25 | |
| 200 | 71 | 310 | 236 | 12-25 | |
| 250 | 76 | 370 | 276 | 12-30 | |
| 300 | 83 | 430 | 308 | 16-30 | |
| 350 | 92 | 490 | 340 | 16-34 | |
| 400 | 102 | 550 | 374 | 16-43 | |
| 450 | 114 | 600 | 384 | 20-34 | |
| 500 | 127 | 660 | 448 | 20-41 | |
| 600 | 154 | 770 | 490 | 20-41 | |
| 700 | 165 | 875 | 542 | 24-48 | |
| 800 | 190 | 990 | 607 | 24-48 | |
| 900 | 203 | 1090 | 665 | 28-54 | |
| 1000 | 216 | 1210 | 731 | 28-58 | |
| 1200 | 254 | 1420 | 842 | 32-58 | |
