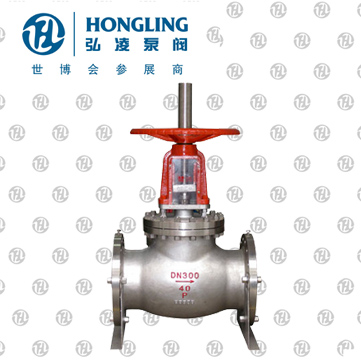

氧氣專用截止閥
產品型號：YJ41W
發布時間：2008-5-19
氧氣專用截止閥采用材質優良的硅黃銅或不銹鋼鑄造而成，具有機械強度高，耐磨損、安全性好等優點。使用在氧氣管路上，具有最佳的防爆阻燃性能，消除了氧氣管路上的不安全因素。
下一個產品：不銹鋼截止閥
上一個產品：不銹鋼內螺紋截止閥
相關產品:
氧氣專用截止閥產品用途：
氧氣專用截止閥采用材質優良的硅黃銅或不銹鋼鑄造而成，具有機械強度高，耐磨損、安全性好等優點。使用在氧氣管路上，具有*佳的防爆阻燃性能，消除了氧氣管路上的不安全因素。
氧氣專用截止閥產品特點：
1、防燃阻火：主要部件的材質為銅合金，屬不可燃材料，即使與高速氣流中的固體粒子碰撞也不會產生火花。因此，本閥具有*佳的防燃阻火性能。
2、安全可靠：本閥帶有防塵、防水、防油污裝置，所有與氧氣接觸的閥件在組裝前均經過嚴格脫脂和禁油措施，填料材質為聚四氟乙烯，可確保使用時安全可靠。
氧氣專用截止閥性能參數：
| 公稱通徑（DN） | 15－400 | |||
| 公稱壓力（MPa） | 1.6 | 2.5 | 4.0 | |
|
試驗壓力 （MPa） |
強度 | 2.4 | 3.75 | 6.0 |
| 密封 | 1.76 | 2.75 | 4.4 | |
| 適用溫度 | ≤200℃ | |||
| 適用介質 | 氧氣 | |||
| 閥體 | 硅黃銅、不銹鋼 | |||
| 閥桿 | 不銹鋼 | |||
| 閥芯 | 銅、不銹鋼 | |||
| 填料 | 聚四氟乙烯 | |||
氧氣專用截止閥外形尺寸、連接尺寸及重量JY41W-16P JY41Y-16P：
| DN | L | D | D1 | D2 | b | f | Z-d | H | H1 | DO | L1 | 重量 |
| 15 | 130 | 95 | 65 | 45 | 14 | 2 | 4-14 | 240 |
|
100 | 6 | |
| 20 | 150 | 105 | 75 | 55 | 14 | 2 | 4-14 | 270 |
|
100 | 8 | |
| 25 | 160 | 115 | 85 | 65 | 14 | 2 | 4-14 | 270 |
|
125 | 10 | |
| 32 | 180 | 135 | 100 | 78 | 16 | 2 | 4-18 | 280 |
|
160 | 14 | |
| 40 | 200 | 145 | 110 | 85 | 16 | 3 | 4-18 | 350 |
|
160 | 20 | |
| 50 | 230 | 160 | 125 | 100 | 16 | 3 | 4-18 | 400 |
|
320 | 35 | |
| 65 | 290 | 180 | 145 | 120 | 18 | 3 | 4-18 | 530 |
|
360 | 50 | |
| 80 | 310 | 195 | 160 | 135 | 20 | 3 | 8-18 | 560 |
|
400 | 65 | |
| 100 | 350 | 215 | 180 | 155 | 20 | 3 | 8-18 | 618 |
|
450 | 80 | |
|
125 |
400 |
245 |
210 |
185 |
99 |
3 |
8-18 |
675 |
|
450 |
106 |
|
|
150 |
480 |
280 |
240 |
210 |
24 |
3 |
8-23 |
743 |
|
560 |
125 |
|
| 200 | 600 | 335 | 295 | 265 | 26 | 3 | 12-23 | 850 |
|
640 | 254 | |
| 250 | 650 | 405 | 355 | 320 | 30 | 3 | 12-25 | 975 | 270 | 720 | 380 | 418 |
| 300 | 750 | 460 | 410 | 375 | 30 | 4 | 12-25 | 1115 | 270 | 800 | 415 | 502 |
| 400 | 950 | 580 | 525 | 485 | 36 | 4 | 16-30 | 1380 | 280 | 900 | 465 | 980 |
| 450 | 1050 | 640 | 585 | 545 | 40 | 4 | 20-30 | 1530 | 350 |
|
495 | 1200 |
| 500 | 1150 | 705 | 650 | 608 | 44 | 4 | 20-34 | 1700 | 400 |
|
525 | 1300 |
氧氣專用截止閥外形尺寸、連接尺寸及重量JY41W-25P JY41Y-25P：
| DN | I | D | D1 | D2 | b | f | Z-d | H | H1 | DO | L1 | 重量 |
|
15 |
130 |
95 |
65 |
45 |
16 |
2 |
4-14 |
240 |
|
100 |
6 | |
| 20 | 150 | 105 | 75 | 55 | 16 | 2 | 4—14 | 270 |
|
100 | 8 | |
| 25 |
160 |
115 |
85 |
65 |
16 |
2 |
4—14 |
270 |
|
125 |
10 | |
| 32 | 180 | 135 | 100 | 78 | 18 | 2 | 4-18 | 280 |
|
160 | 14 | |
| 40 | 200 | 145 | 110 | 85 | 18 | 3 | 4-18 | 350 |
|
160 | 20 | |
| 50 | 230 | 160 | 125 | 100 | 20 | 3 | 4—18 | 400 |
|
320 | 35 | |
| 65 | 290 | 180 | 145 | 120 | 22 | 3 | 8-18 | 530 |
|
360 | 50 | |
|
80 |
310 |
195 |
160 |
135 | 99 |
3 |
8-18 |
560 |
|
400 | 65 | |
| 100 | 350 | 230 | 190 | 160 | 24 | 3 | 8-23 | 618 |
|
450 | 88 | |
| 125 | 400 | 270 | 220 | 188 | 28 | 3 | 8-25 | 675 |
|
450 | 115 | |
| 150 | 480 | 300 | 250 | 218 | 30 | 3 | 8—25 | 743 |
|
560 | 148 | |
| 200 | 600 | 360 | 310 | 278 | 34 | 3 | 12-25 | 850 |
|
640 | 293 | |
| 250 | 650 | 425 | 370 | 332 | 36 | 3 | 12—30 | 975 | 270 | 720 | 380 | 455 |
| 300 | 750 | 485 | 430 | 390 | 40 | 4 | 16-30 | 1115 | 270 | 800 | 415 | 585 |
| 400 | 950 | 610 | 550 | 505 | 48 | 4 | 16-34 | 1380 | 280 | 900 | 465 | 1110 |
| 450 | 1050 | 660 | 600 | 555 | 50 | 4 | 20-34 | 1530 | 350 |
|
495 | 1350 |
| 500 | 1150 | 730 | 660 | 610 | 52 | 4 | 20-41 | 1700 | 400 |
|
525 | 1470 |
氧氣專用截止閥外形尺寸、連接尺寸及重量JY41W-40P JY41Y-40P：
| DN | L | D | D1 | D2 | D6 | b | f | f1 | Z-d | H | H1 | DO | L1 | 重量 |
| 15 | 130 | 95 | 65 | 45 | 40 | 16 | 2 | 4 | 4-14 | 240 |
|
100 | 6 | |
| 20 | 150 | 105 | 75 | 55 | 5l | 16 | 2 | 4 | 4-14 | 270 |
|
100 | 8 | |
| 25 | 160 | 115 | 85 | 65 | 58 | 16 | 2 | 4 | 4-14 | 270 |
|
125 | 10 | |
| 32 |
180 |
135 |
100 |
78 |
66 |
18 |
2 |
4 |
4-18 |
280 |
|
160 |
14 | |
| 40 | 200 | 145 | 110 | 85 | 76 | 18 | 3 | 4 | 4-18 | 350 |
|
160 | 20 | |
| 50 | 230 | 160 | 125 | 100 | 88 | 20 | 3 | 4 | 4-18 | 400 |
|
320 | 35 | |
| 65 | 290 | 180 | 145 | 120 | 110 | 22 | 3 | 4 | 8-18 | 530 |
|
360 | 50 | |
|
80 |
310 |
195 |
160 |
135 |
121 |
22 |
3 |
4 |
8-18 |
560 |
|
400 |
65 | |
| 100 | 350 | 230 | 190 | 160 | 150 | 24 | 3 | 4．5 | 8-23 | 618 |
|
450 | 88 | |
| 125 | 400 | 270 | 220 | 188 | 176 | 28 | 3 | 4．5 | 8-25 | 675 |
|
450 | 115 | |
| 150 | 480 | 300 | 250 | 218 | 204 | 30 | 3 | 4．5 | 8-25 | 743 |
|
560 | 148 | |
| 200 | 600 | 375 | 320 | 282 | 260 | 38 | 3 | 4．5 | 12-30 | 850 |
|
640 | 293 | |
| 250 | 650 | 445 | 385 | 345 | 313 | 42 | 3 | 4，5 | 12-34 | 975 | 270 | 720 | 380 | 540 |
| 300 | 750 | 510 | 450 | 408 | 364 | 46 | 4 | 4．5 | 16-34 | 1115 | 270 | 800 | 415 | 770 |
| 400 | 950 | 655 | 585 | 535 | 474 | 58 | 4 | 5 | 16-41 | 1425 | 280 | 900 | 465 | 1330 |
| 450 | 1050 | 680 | 610 | 560 | 524 | 60 | 4 | 5 | 20-41 | 1570 | 350 |
|
495 | 1550 |
| 500 | 1150 | 755 | 670 | 612 | 576 | 62 | 4 | 5 | 20-48 | 1740 | 400 |
|
525 | 1670 |
