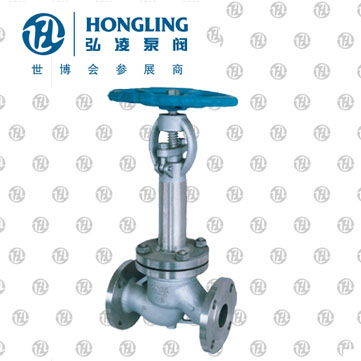

低溫截止閥
產品型號：DJ41Y
發布時間：2009-9-19
低溫截止閥產品用途：
低溫截止閥適用于低溫液體貯運設備的管理系統，具有開關靈活、密封可靠的特點，也可用于其他低溫和深冷介質的管理系統
低溫截止閥執行標準：
設計與制造：JB/T7749-95
結構長度：GB/T12221-89
連接端：GB/T9113-2000，HG20592-97，SH3406-96GB/T12224-89
檢驗與試驗：JB/T7749-95
低溫截止閥j性能參數：
| 型號 | DJ41Y-16 | DJ41Y-16P | DJ41Y-25 | DJ41Y-25P | DJ41Y-40 | DJ41Y-40P | |
| 工作壓力（MPa） | 1.6 | 2.5 | 4.0 | ||||
| 適用溫度（℃） | -45 | -101 | -196 | ||||
| 適用介質 | 液化天然氣、乙烯、丙烯等低溫介質 | ||||||
| 材料 | 閥體、閥蓋 | LCB | LC3 | LCB | LC3 | LCB | LC3 |
| 閥瓣、閥座 | 鉻鎳鋼＋鈷鉻鎢 | ||||||
| 閥桿 | 鉻鎳鋼 | ||||||
低溫閥門的設計要求
根據使用條件，低溫閥的設計有下列要求：
1:閥門在低溫介質及周圍環境溫度下應具有長時間工作的能力。
2: 閥門不應成為低溫系統的一個顯著熱源。這是因?yàn)闊崃康牧魅氤档蜔嵝释猓缌魅脒^多，還會使內部流體急速蒸發，產生異常升壓，造成危險。
3: 低溫介質不應對手輪操作及填料密封性能產生有害的影響。
4: 直接與低溫介質接觸的閥門組合件應具有防爆和防火結構。
5:在低溫下工作的閥門組合件無法潤滑，所以需要采取結構措施，以防止摩擦件擦傷。
主要外形和連接尺寸
| 公稱通徑 | 主要外形尺寸和連接尺寸 | H | ||||||||
| L | D | D1 | D2 | b | Z-d | D0 | -46℃ | -101℃ | -196℃ | |
| DJ41Y-16C DJ41Y-16P DJ41Y-16R DJ641Y-16C DJ641Y-16P DJ641Y-16R DJ9B41Y-16C DJ9B41Y-16P DJ9B41Y-16R | ||||||||||
| 50 | 230 | 160 | 125 | 100 | 16 | 4-18 | 240 | 460 | 480 | 520 |
| 65 | 290 | 180 | 145 | 120 | 18 | 4-18 | 280 | 475 | 505 | 525 |
| 80 | 310 | 195 | 160 | 135 | 20 | 8-18 | 280 | 520 | 550 | 590 |
| 100 | 350 | 215 | 180 | 155 | 20 | 8-18 | 320 | 545 | 575 | 615 |
| 125 | 400 | 245 | 210 | 185 | 22 | 8-18 | 360 | 590 | 620 | 660 |
| 150 | 480 | 280 | 240 | 210 | 24 | 8-23 | 400 | 650 | 650 | 730 |
| 200 | 600 | 335 | 295 | 265 | 26 | 12-23 | 400 | 850 | 850 | 930 |
| 250 | 730 | 405 | 355 | 320 | 30 | 12-25 | 450 | 956 | 986 | 1036 |
| 300 | 850 | 460 | 410 | 375 | 30 | 12-25 | 500 | 1095 | 1125 | 1175 |
| DJ41Y-25 DJ41Y-25P DJ41Y-25R DJ641Y-25C DJ641Y-25P DJ641Y-25R DJ9B41Y-25C DJ9B41Y-25P DJ9B41Y-25R | ||||||||||
| 50 | 230 | 160 | 125 | 100 | 20 | 4-18 | 240 | 460 | 480 | 520 |
| 65 | 290 | 180 | 145 | 120 | 22 | 8-18 | 280 | 475 | 505 | 525 |
| 80 | 310 | 195 | 160 | 135 | 22 | 8-18 | 280 | 520 | 550 | 590 |
| 100 | 350 | 230 | 190 | 160 | 24 | 8-23 | 320 | 545 | 575 | 615 |
| 125 | 400 | 270 | 220 | 188 | 28 | 8-25 | 360 | 590 | 620 | 660 |
| 150 | 480 | 300 | 250 | 218 | 30 | 8-25 | 400 | 650 | 680 | 730 |
| 200 | 600 | 360 | 310 | 278 | 34 | 12-25 | 400 | 850 | 880 | 930 |
| 250 | 730 | 425 | 370 | 332 | 36 | 12-30 | 450 | 956 | 986 | 1036 |
| 300 | 850 | 485 | 430 | 390 | 40 | 16-30 | 500 | 1095 | 1125 | 1175 |
| DJ41Y-40 DJ41Y-40P DJ41Y-40R DJ641Y-40C DJ641Y-40P DJ641Y-40R DJ9B41Y-40C DJ9B41Y-40P DJ9B41Y-40R | ||||||||||
| 50 | 230 | 160 | 125 | 100 | 20 | - | 240 | 483 | 504 | 546 |
| 65 | 290 | 180 | 145 | 120 | 22 | - | 280 | 499 | 530 | 551 |
| 80 | 310 | 195 | 160 | 135 | 22 | - | 280 | 546 | 578 | 620 |
| 100 | 350 | 230 | 190 | 160 | 24 | - | 320 | 572 | 604 | 646 |
| 125 | 400 | 270 | 220 | 188 | 28 | - | 360 | 620 | 61 | 693 |
| 150 | 480 | 300 | 250 | 218 | 30 | - | 400 | 683 | 741 | 767 |
| 200 | 600 | 360 | 320 | 282 | 38 | - | 400 | 893 | 924 | 977 |
| 250 | 730 | 425 | 385 | 345 | 42 | - | 450 | 1004 | 1035 | 1088 |
| 300 | 850 | 485 | 450 | 408 | 46 | - | 500 | 1150 | 1181 | 1234 |
低溫閥的材料選用:
1、低溫閥主體材料
（1）主體材料選用應考慮的因素從金相考慮，金屬材料中除了具有面心立方晶格的奧氏體鋼、銅、鋁等以外，一般的鋼材在低溫狀態下會出現低溫脆 性，從而降低閥門的強度和使用壽命。選擇主體材料時首先要選用適合于低溫下工作的材料。鋁在低溫下不會出現低溫脆性， 但因鋁及鋁合金的硬度不高，鋁密封面的耐磨、耐擦傷性能差，所以在低溫閥門中的使用有一定的限制，僅在低壓和小口徑 閥門中選用。 在低溫工作的材料要保證其低溫性能，主要是保證其冷沖擊強度。閥內件必須通過正確選材，使其具有足夠的冷沖擊強 度，才能防止斷裂。C和Cr的合金鋼在低于－20℃時候很快失去抗沖擊強度，所以使用溫度分別限制在-30℃和-50℃。含Ni 量為3.5%的鎳鋼可以使用到-100℃，含Ni量9%的鎳鋼可以使用到-192℃。奧氏體不銹鋼、鎳、蒙乃爾合金、哈氏合金、鈦、 鋁合金及青銅可以使用到更低的溫度（-273℃）。 除此以外，低溫閥門的材料選用還應考慮以下一些因素：
1） 閥門的*低使用溫度；
2） 金屬材料在低溫下保持工作條件所需要的力學性能，特別是沖擊韌性、相對延伸率及組織穩定性；
3） 在低溫及無油潤滑的情況下，具有良好的耐摩性；
4） 具有良好的耐蝕性；
5） 采用焊接連接時還需考慮材料的焊接性能。
（2） 閥體、閥蓋、閥座、閥瓣（閘板）材料的選用
這些主體零部件材料的選用原則大致是：溫度高于-100℃時選用鐵素體鋼；溫度低于-100℃時選用奧氏體鋼；低壓及 小口徑閥門可選用銅和鋁等材料。設計時根據*低使用溫度選擇適當?shù)牟牧稀＃?） 閥桿及緊固件的材料選用溫度高于-100℃時，閥桿和螺栓材料采用Ni、,Cr-Mo等合金鋼，經適當?shù)臒崽幚恚蕴岣呖估瓘?qiáng)度和防止螺紋咬傷等。 溫度低于-100℃時，采用奧氏體不銹耐酸鋼制造。但18-8耐酸鋼硬度低，會造成閥桿與填料相互擦傷，致使填料處泄漏。 所以，閥桿表面必須鍍硬鉻（ 鍍層厚0.04-0.06mm），或進行氮化和鍍鎳磷處理，以提高表面硬度。為防止螺母與螺栓咬 死，螺母一般采用Mo鋼或Ni鋼，同時在螺紋表面涂二硫化鉬。
2、低溫閥墊片、填料材料的選用
隨著溫度降低，氟塑料收縮量很大，會使密封性能下降，容易引起泄漏。石棉填料無法避免滲透性泄漏。橡膠對液化天 然氣有泡脹性，在低溫下不可采用。 在低溫閥門設計中，一方面由結構設計來保證使填料處于接近環境溫度下工作，例如，采用長頸閥蓋結構，使填料函離 低溫介質盡量遠些，另一方面在選擇填料時要考慮填料的低溫特性。低溫閥中一般采用浸漬聚四氟乙烯的石棉填料。 柔性石墨是新近發展起來的一種優良的密封材料。這種材料對氣體、液體均不滲透，在厚度方向有10%-15 %的彈性， 較低的緊固壓力就可達到密封。它還有自潤滑性，用作閥門填料可以防止填料與閥桿的磨損。柔性石墨填料使用溫度范圍為 —200~870℃。
