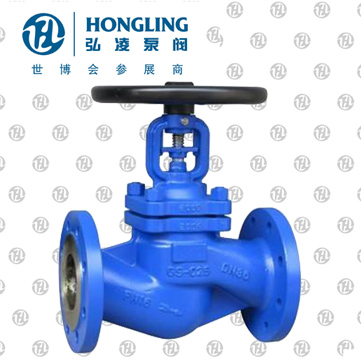

波紋管截止閥

產品型號：WJ41W

發布時間：2008-6-19

波紋管截止閥適用于公稱壓力PN1.6～16MPa，工作溫度-29～350℃的石油、化工、制藥、化肥、電力行業等各種的工況上，卻斷或接通調節管路介質。

查看產品實物圖

下一個產品：襯膠截止閥

上一個產品：電動截止閥

分享到：

相關產品:

低溫截止閥水封截止閥法蘭式截止閥襯氟截止閥直流式襯膠截止閥襯氟角式截止閥襯膠截止閥襯氟直流截止閥波紋管截止閥電動截止閥保溫截止閥保溫夾套直流式截止閥焊接型角式截止閥鑄鐵內螺紋截止閥高壓角式截止閥不銹鋼截止閥氧氣專用截止閥不銹鋼內螺紋截止閥

波紋管截止閥概述：

波紋管截止閥適用于公稱壓力PN1.6～16MPa，工作溫度-29～350℃的石油、化工、制藥、化肥、電力行業等各種的工況上，卻斷或接通調節管路介質。波紋管截止閥也叫波紋管密封截止閥，通過自動滾焊焊接，在流體介質和大氣之間形成一個金屬屏障，確保閥桿零泄漏的設計。波紋管截止閥內部采用波紋管結構，不銹鋼的波紋管下端焊接在閥桿上，以防止工藝流體浸蝕閥桿。另一端置于閥體和閥蓋之間構成靜密封。采用雙重的密封設計若波紋管失效閥桿填料也會避免泄漏，波紋管焊于閥桿保持穩定的運行性能，避免由于閥塞振動引起閥桿振動。*適用于蒸汽、易燃、易爆、導熱油、高純度、有毒等介質的管路上。

波紋管截止閥產品特點：

1、波紋管截止閥產品結構合理、密封可靠

2、波紋管截止閥密封面堆焊Co基硬質合金，耐磨、耐腐、抗摩擦性能好、使用壽命長

3、波紋管截止閥閥桿調質及表面氮化處理，有良好的抗腐和抗摩擦性能

4、波紋管截止閥零件材質及法蘭、堆焊端尺寸可根據實際工況或用戶要求合理選配，滿足各種工程需要

5、波紋管截止閥閥芯可根據需要做承切斷型和調節型

波紋管截止閥執行標準：

結構形式：BB-BG-0S&Y

設計標準：GB12235

結構長度：GB12221

連接法蘭：GB9113、JB/T79、HG20596

試驗和檢驗：JB/T9092、GB/T13927

波紋管截止閥性能參數：

型號		WJ41H-16C	WJ41H-25C	WJ41W-16P	WJ41W-25P
工作壓力（MPa）		1.6	2.5	1.6	2.5
適用溫度（℃）		≤425		≤150（保溫夾套）
適用介質		無腐蝕性介質		腐蝕性介質
材料	閥體、閥蓋、閘板	碳素鋼		鉻鎳鈦不銹鋼
	閥桿	鉻不銹鋼		鉻鎳鈦不銹鋼
	密封面	鉻不銹鋼或碳鋼堆焊硬質合金		鉻鎳鈦不銹鋼
	填料	柔性石墨或夾不銹鋼絲柔性石墨		柔性石墨或夾不銹鋼絲柔性石墨
	波紋管	奧氏體不銹鋼		奧氏體不銹鋼

主要零部件材質

序號NO.	名稱part name	材質material
1	閥體body	GS-C25、CF8、CF3
2	閥瓣disc	2CR13、F304、F316
3	軸銷hinge pin	F304、F316
4	波紋管組件bellows combination	F304、F316L
5	閥蓋bonnet	GS-C25、CF8、CF3
6	填料packing	柔性石墨Flexible graphite、PTFE
7	壓套gland	25#、F304、F316
8	定位片locator	25#、F304、F316
9	閥桿螺母stem nut	銅合金ZQA19-4
10	手輪hand wheel	碳鋼carbon steel
11	并帽cap	25#
12	油杯oil cup	黃銅brass
13	六角螺母hexagon nut	ASTMA193 2H、A193-8、A193-8M
14	雙頭螺栓bolt	ASTMA193 B7、A193-B8、A193-B8M
15	墊片gasket	柔性石墨+不銹鋼 flexible graphite+stainless steel、PTFE
16	閥桿stem	2Cr13、F304、F316

波紋管截止閥外形尺寸各連接尺寸

PN	DN	L	D	D1	D2	B	f	H	N-ф	H
1.6	15	130	95	65	45	16	2	191	4-14	6
	20	150	105	75	58	18	2	191	4-14	6
	25	160	115	85	68	18	2	197	4-14	8
	32	180	140	100	78	18	2	200	4-18	8
	40	200	150	110	88	18	3	218	4-18	13
	50	230	165	125	102	20	3	220	4-18	13
	65	290	185	145	122	20	3	238	4-18	16
	80	310	200	160	138	20	3	257	4-18	20
	100	350	220	180	158	20	3	340	4-18	25
	125	400	250	210	188	22	3	360	4-18	32
	150	480	285	240	212	22	3	390	8-22	40
	200	600	340	295	268	24	3	530	12-22	50
2.5	15	130	95	65	45	16	2	191	4-14	6
	20	150	105	75	58	18	2	191	4-14	6
	25	160	115	85	68	18	2	197	4-14	8
	32	180	140	100	78	18	2	200	4-18	8
	40	200	150	110	88	18	3	218	4-18	13
	50	230	165	125	102	20	3	220	4-18	13
	65	290	180	145	122	22	3	238	4-18	16
	80	310	200	160	138	24	3	257	4-18	20
	100	350	235	190	162	24	3	340	8-22	25
	125	400	270	220	188	26	3	360	8-26	32
	150	480	300	250	218	28	3	390	8-26	40
	200	600	360	310	278	30	3	530	12-26	50
4.0	15	130	95	65	45	16	2	191	4-14	6
	20	150	105	75	58	18	2	191	4-14	6
	25	160	115	85	68	18	2	197	4-14	8
	32	180	140	100	78	18	2	200	4-18	8
	40	200	150	110	88	18	3	218	4-18	13
	50	230	165	125	102	20	3	220	4-18	13
	65	290	185	145	122	22	3	238	4-18	16
	80	310	200	160	138	24	3	257	8-18	20
	100	350	235	190	162	24	3	340	8-22	25
	125	400	270	220	188	26	3	360	8-26	32
	150	480	300	250	218	28	3	390	8-26	40
