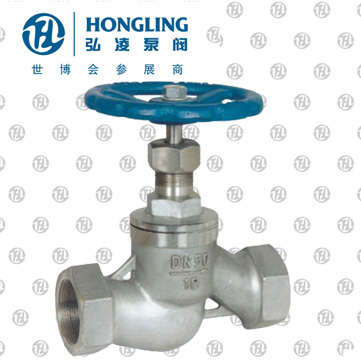

不銹鋼內螺紋截止閥
產品型號：J11W
發布時間：2008-5-19
內螺紋截止閥適用于氣體,液體,酸堿等腐蝕性介質。
下一個產品：氧氣專用截止閥
上一個產品：沒有了
相關產品:
J11H/W內螺紋截止閥設計與制造標準：
●設計與制造：GB12233
●結構長度：GB12221
●螺紋連接尺寸：GB/T15918.1-93
●檢驗與實驗：GB/T13927
內螺紋截止閥主要性能規范：
| 型號 | 公稱壓力 | 試驗壓力PS（Mpa） | 工作壓力PN（Mpa） |
工作溫度 （℃） |
適用介質 | |
| 殼體 | 密封 | |||||
|
J11W-16 J11W-16K |
1.6 | 2.5 | 1.76 | 1.6 | ≤100 |
油類 Oil |
| J11W-16P | 硝酸類腐蝕性介質 | |||||
| J11W-16R | ≤350 | 醋酸類腐蝕性介質 | ||||
| J11W-16Ni | 堿液、鹽水、海水等 | |||||
J11H/W內螺紋截止閥主要外形尺寸和連接尺寸：
|
公稱通徑 DN（mm） |
管螺紋 | 尺 寸 （mm） | |||||
| L | D1 | S | H | H1 | D0 | ||
| 15 | 1/2 | 90 | 14 | 32 | 109 | 117 | 65 |
| 20 | 3/4 | 100 | 16 | 36 | 109 | 117 | 65 |
| 25 | 1 | 120 | 18 | 46 | 132 | 142 | 80 |
| 32 | 1/4 | 140 | 20 | 55 | 156 | 168 | 100 |
| 40 | 1/2 | 170 | 22 | 65 | 167 | 168 | 100 |
| 50 | 2 | 200 | 24 | 80 | 182 | 200 | 120 |
| 65 | 2/2 | 260 | 26 | 95 | 200 | 223 | 120 |
