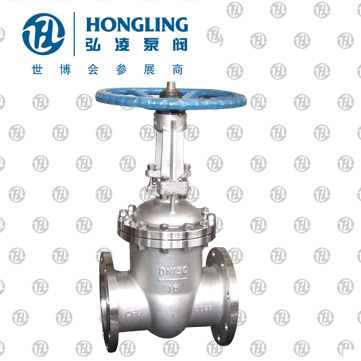

法蘭式不銹鋼閘閥

產品型號：Z41W

發布時間：2008-4-29

高中壓法蘭連接的閘閥適用于公稱壓力PN1.6～16.0MPa,工作溫度≤-29℃～550℃的石油、化工、水力、火力電站各種系統的管路上，切斷或接通管路介質。適用介質為：水、油品、蒸氣、及酸、堿、氨、尿素、含硫天然氣等。

查看產品實物圖

下一個產品：電動閘閥

上一個產品：法蘭楔式閘閥

分享到：

相關產品:

法蘭式不銹鋼閘閥襯氟閘閥保溫閘閥暗桿楔式閘閥內螺紋暗桿楔式閘閥明桿彈性座封閘閥暗桿彈性座封閘閥楔式閘閥高壓法蘭閘閥電動閘閥排渣閘閥水封閘閥法蘭楔式閘閥波紋管閘閥

不銹鋼閘閥概述:

不銹鋼閘閥結構特點:

1、選材考究，符合國內外相關標準，材料的全面質量高。

2、符合國內外先進標準的要求，密封可靠、性能優良、造型美觀。
3、密封副配對先進合理，閘板和閥座的密封面采用不同硬度的司太立（Stellite）鈷基硬質合金堆焊而成，密封可靠、硬度高、耐磨、耐高溫、耐腐蝕、抗擦傷性能好、壽命長。
4、閥桿經調質及表面氮化處理，有良好的抗腐蝕性、抗擦傷性和耐磨性。
5、采用楔式彈性閘板結構，中大口徑設置推力軸承，磨擦力小，并配有撞擊手輪，啟閉輕松自如。
6、可采用各種配管法蘭標準及法蘭密封面形式，滿足各種工程需要及用戶要求。

不銹鋼閘閥主要零件材質

零件名稱	ZG1Cr18Ni9Ti 304 CF8	ZG00Cr18Ni10 304L CF3	ZG1Cr18Ni12Mo2Ti 316 CF8M	ZG00Cr17Ni14Mo2 316L CF3M
閥體/閥蓋	0Cr18Ni9	00Cr18Ni10	0Cr18Ni9Mo2	00Cr18Ni10Mo2
閘板	0Cr18Ni9	00Cr18Ni10	0Cr18Ni9Mo2	00Cr18Ni10Mo2
閥桿	0Cr18Ni9	00Cr18Ni10	0Cr18Ni9Mo2	00Cr18Ni10Mo2
閥桿螺母	鋁青銅
填料	PTFE編織	PTFE編織	PTFE編織	PTFE編織
墊片	304+PTFE	304L+PTFE	316+PTFE	316L+PTFE
壓蓋	0Cr18Ni9	00Cr18Ni10	0Cr18Ni9Mo2	00Cr18Ni10Mo2
螺栓	不銹鋼
螺母	不銹鋼
手輪	球墨鑄鐵、鑄鋼

不銹鋼閘閥主要連接尺寸（1.6MPa）

型號	公稱通徑	尺寸（mm）
型號	公稱通徑	L	D	D1	D2	b-f	z-Φd	H	D0
Z41W-1.6MPa	15	130	95	65	45	14-2	4-14	170	120
	20	150	105	75	55	14-2	4-14	200	120
	25	160	115	85	65	14-2	4-14	215	140
	32	180	135	100	78	16-2	4-18	260	160
	40	200	145	110	85	16-3	4-18	290	200
	50	250	160	125	100	16-3	4-18	345	220
	65	265	180	145	120	18-3	4-18	360	240
	80	280	195	160	135	20-3	8-18	385	280
	100	300	215	180	155	20-3	8-18	430	300
	125	325	245	210	185	22-3	8-18	520	320
	150	350	280	240	210	24-3	8-23	610	350
	200	400	335	295	265	26-3	12-23	765	400
	250	450	405	355	320	30-3	12-25	895	450
	300	500	460	410	375	30-4	12-25	1145	500
	350	550	520	470	435	34-4	16-25	1200	550
	400	600	580	525	485	36-4	16-30	1400	600
	450	650	640	585	545	40-4	20-30	1500	650
	500	700	705	650	608	44-4	20-34	1630	700
	600	800	840	770	718	48-5	20-41	1830	800

不銹鋼閘閥主要連接尺寸（2.5MPa）

型號	公稱通徑	尺寸（mm）
型號	公稱通徑	L	D	D1	D2	b-f	z-Φd	H	D0
Z41W-2.5MPa	15	130	95	65	45	16-2	4-14	170	120
	20	150	105	75	55	16-2	4-14	200	120
	25	160	115	85	65	16-2	4-14	215	140
	32	180	135	100	78	18-2	4-18	260	160
	40	200	145	110	85	18-3	4-18	290	200
	50	250	160	125	100	20-3	4-18	345	220
	65	265	180	145	120	22-3	8-18	360	240
	80	280	195	160	135	22-3	8-18	385	280
	100	300	230	190	160	24-3	8-23	430	300
	125	325	270	220	188	28-3	8-25	520	320
	150	350	300	250	218	30-3	8-25	610	350
	200	400	360	310	278	34-3	12-25	765	400
	250	450	425	370	332	36-3	12-30	900	450
	300	500	485	430	390	40-4	16-30	1130	500
	350	550	550	490	448	44-4	16-34	1250	550
	400	600	610	550	505	48-4	16-34	1430	600
	450	650	660	600	555	50-4	20-34	1520	650
	500	700	730	660	610	52-4	20-41	1650	700
	600	800	840	770	718	56-5	20-41	1850	800

不銹鋼閘閥主要連接尺寸（4.0~6.4MPa）

型號	公稱通徑	尺寸（mm）
型號	公稱通徑	L	D	D1	D2	D6	b-f	z-Φd	H
Z41W-4.0MPa	15	130	95	65	45	40	16-2	4-14	170
	20	150	105	75	55	51	16-2	4-14	200
	25	160	115	85	65	58	16-2	4-14	215
	32	180	135	100	78	66	18-2	4-18	260
	40	200	145	110	85	76	18-3	4-18	290
	50	250	160	125	100	88	20-3	4-18	345
	65	280	180	145	120	110	22-3	8-18	360
	80	310	195	160	135	121	22-3	8-18	385
	100	350	230	190	160	150	24-3	8-23	430
	125	400	270	220	188	176	28-3	8-25	530
	150	450	300	250	218	204	30-3	8-25	620
	200	550	375	320	282	260	38-3	12-30	780
	250	650	445	385	345	313	42-3	12-34	900
Z41W-6.4MPa	15	170	105	75	55	41	18-2	4-14	175
	20	190	125	90	68	51	20-2	4-18	200
	25	210	135	100	78	58	22-2	4-18	215
	32	230	150	110	82	66	24-2	4-23	270
	40	240	165	125	95	76	24-3	4-23	300
	50	250	175	135	105	88	26-3	4-23	370
	65	280	200	160	130	110	28-3	8-23	385
	80	310	210	170	140	121	30-3	8-23	400
	100	350	250	200	168	150	32-3	8-25	460
	125	400	295	240	202	176	36-3	8-30	570
	150	450	340	280	240	204	38-3	8-34	660
	200	550	405	345	300	260	44-3	12-34	820
	250	650	470	400	352	313	48-3	12-41	1000

工作原理

閘閥的閘板隨閥桿一起作直線運動的，叫升降桿閘閥 ( 亦叫明桿閘閥)。通常在升降桿上有梯形螺紋，通過閥門頂端的螺母以及閥體上的導槽，將旋轉運動變為直線運動 , 也就是將操作轉矩變為操作推力。密封面可以只依靠介質壓力來密封 , 即依靠介質壓力將閘板的密封面壓向另一側的閥座來保證密封面的密封，這就是自密封。大部分閘閥是采用強制密封的 , 即閥門關閉時，要依靠外力強行將閘板壓向閥座 , 以保證密封面的密封性。
