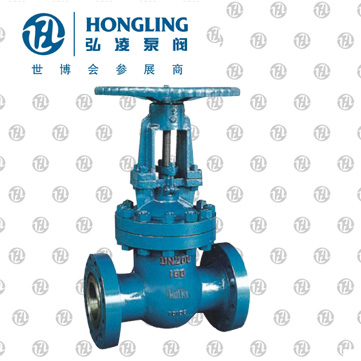

高壓法蘭閘閥

產品型號：Z41Y

發布時間：2008-4-29

高壓法蘭閘閥采用楔式彈性閘板結構，中﹑大口徑設置滾動軸承，啟閉輕松。中法蘭采用不銹鋼纏繞墊片，閥桿密封采用柔性石墨填料，密封可靠。結構設計緊湊合理，造型美觀。

查看產品實物圖

下一個產品：楔式閘閥

上一個產品：電動閘閥

分享到：

相關產品:

法蘭式不銹鋼閘閥襯氟閘閥保溫閘閥暗桿楔式閘閥內螺紋暗桿楔式閘閥明桿彈性座封閘閥暗桿彈性座封閘閥楔式閘閥高壓法蘭閘閥電動閘閥排渣閘閥水封閘閥法蘭楔式閘閥波紋管閘閥

高壓法蘭閘閥特點：

采用楔式彈性閘板結構，中﹑大口徑設置滾動軸承，啟閉輕松。中法蘭采用不銹鋼纏繞墊片，閥桿密封采用柔性石墨填料，密封可靠。結構設計緊湊合理，造型美觀。

高壓法蘭閘閥用途：

鋼制閘閥適用于Class150～600 ﹑PN1.0～1.0MPa ﹑JIS10K～20K;工作溫度-29～425℃（碳閥）﹑ -40～500℃（不銹鋼）的各種管路上，用于截斷或接通管路中的介質。選用不同的材料，明桿法蘭閘閥可分別適用于水 ﹑蒸汽﹑油品 ﹑硝酸﹑ 醋酸 ﹑強氧化性介質及尿素等多種介質。

高壓法蘭閘閥主要性能規范：

型號		Z41H-16C	Z41H-25C	Z41H-40C	Z41H-64C	Z41H-100C	Z41Y-16I	Z41Y-25I
公稱壓力PN（MPa）		1.6	2.5	4.0	6.4	10.0	1.6	2.5
試驗壓力 PN（MPa）	強度	2.4	3.8	6.0	9.6	15.0	2.4	3.8
試驗壓力 PN（MPa）	密封	1.8	2.8	4.4	7.1	11.0	1.8	2.8
適用溫度（℃）		≤425					≤550
適用介質		水蒸汽油品

高壓法蘭閘閥主要零件材料：

型號	閥體閥蓋	閥板閥座	閥桿	閥桿螺母	填料	手輪
Z41H-16C Z41H-25C Z41H-40C Z41H-64C Z41H-100C	WCB	2Cr13	2Cr13	鋁鐵青銅	柔性石墨	球墨鑄鐵
Z41Y-16I Z41Y-25I	鉻鉬合金鋼	硬質合金	2Cr13	鋁鐵青銅	柔性石墨	球墨鑄鐵

高壓法蘭閘閥結構圖：

高壓法蘭閘閥主要外形尺寸及重量：

4.0	50	250	160	125	100	20	4-ø18	88	3	4	370	438	280	31
	65	280	180	145	120	22	8-ø18	110	3	4	393	473	280	39
	80	310	195	160	135	22	8-ø18	121	3	4	455	550	320	47
	100	350	230	190	160	24	8-ø23	150	3	4.5	551	670	360	73
	125	400	270	220	188	28	8-ø25	176	3	4.5	634	776	400	98
	150	450	300	250	218	30	8-ø25	204	3	4.5	708	883	400	123
	200	550	375	320	282	38	12-ø30	260	3	4.5	860	1086	450	222
6.4	50	250	175	135	105	26	4-ø23	88	3	4	370	438	450	35
	65	280	200	160	130	28	8-ø23	110	3	4	393	473	280	44
	80	310	210	170	140	30	8-ø23	121	3	4	455	550	280	61
	100	350	250	200	168	32	8-ø25	150	3	4.5	551	670	320	86
	125	400	295	240	202	36	8-ø30	176	3	4.5	634	776	360	140
	150	450	340	280	240	38	8-ø34	204	3	4.5	718	893	400	180
	200	550	405	345	300	44	12-ø34	260	3	4.5	873	1100	450	273
10.0	50	250	195	145	112	28	4-ø25	88	3	4	433	507	280	48
	65	280	220	170	138	32	8-ø25	110	3	4	466	557	280	68
	80	310	230	180	148	34	8-ø25	121	3	4	540	641	320	90
	100	350	265	210	172	38	8-ø30	150	3	4.5	606	726	360	129
	125	400	310	250	210	42	8-ø34	176	3	4.5	689	835	400	212
	150	450	350	290	250	46	12-ø34	204	3	4.5	775	952	450	285
	200	550	430	360	312	54	12-ø41	260	3	4.5	980	1214	560	426
