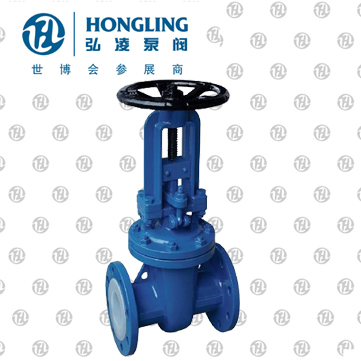

Z41F46襯氟閘閥產品詳情：
口徑：40～800MM
壓力：40～800MM
溫度：-28～180℃
材料：碳鋼、鑄鐵
設計標準：JB、GB、ANSI、BS、API、ISO、DIN、NF
Z41F46/3襯氟閘閥結構說明：
A 產品連接件少，整體鋼性好。
B 截流速度快。
C 開度限位機構方便，靈活，精確。
D 體形小巧，外形美觀。
E 操作簡單，省力，維修方便。
F 流體阻力小，密封面受介質的沖蝕小。
G 介質流向不愛限制，不擾流，不降低壓力。
襯氟閘閥主要尺寸和重量（mm）：
| 公稱通徑DN | 主要外形尺寸和連接尺寸（mm） | 重量 | ||||||||||
| D0 | L | D | D1 | D2 | D8 | b | Z-￠d | H | H1 | D0 | ||
| Z42H-16C | ||||||||||||
| 500 | - | 700 | 705 | 650 | 608 | - | 44 | - | 2676 | - | - | |
| 600 | - | 800 | 840 | 770 | 718 | - | 48 | - | - | - | - | |
| 700 | - | 900 | 910 | 840 | 788 | - | 50 | - | - | - | - | |
| Z41F46 | ||||||||||||
| 50 | 50 | 250 | 160 | 125 | 100 | - | 20 | 400 | 470 | 200 | 25 | |
| 65 | 50 | 265 | 180 | 145 | 120 | - | 22 | 400 | 470 | 200 | 27 | |
| 80 | 80 | 280 | 195 | 160 | 135 | - | 22 | 469 | 578 | 240 | 37 | |
| 100 | 80 | 300 | 230 | 190 | 160 | - | 24 | 469 | 578 | 240 | 46 | |
| 125 | 100 | 325 | 270 | 220 | 188 | - | 28 | 555 | 686 | 280 | 76 | |
| 150 | 100 | 350 | 300 | 250 | 218 | - | 30 | 555 | 686 | 280 | 83 | |
| 200 | 150 | 400 | 360 | 310 | 278 | - | 34 | 713 | 898 | 320 | 130 | |
| 250 | 200 | 450 | 425 | 370 | 332 | - | 36 | 872 | 1114 | 360 | 202 | |
| 300 | 300 | 500 | 485 | 430 | 390 | - | 40 | 1188 | 1508 | 720 | 511 | |
| 400 | 300 | 600 | 610 | 550 | 505 | - | 48 | 1188 | 1508 | 720 | 898 | |
