電動硬密封V型調節球閥

產品型號：VQ947

發布時間：2008-5-7

電動V型調節球閥，配用AOX系列執行機構，無需另配伺服放大器，輸入（4-20mADC或1-5ADC）信號及單相電源即可控制運轉，實現對壓力、流量、溫度、液位等參數的調節。

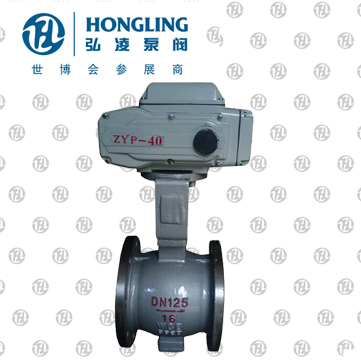

查看產品實物圖

下一個產品：氣動浮動不銹鋼球閥

上一個產品：蝸輪浮動法蘭球閥

分享到：

相關產品:

保溫球閥氣動三通球閥蝸輪固定球閥電動對夾式球閥全鍛鋼高壓硬密封球閥精小型氣動O型切斷球閥電子式電動O型球閥氣動O型切斷球閥電動O型調節球閥氣動保溫球閥襯氟球閥外螺紋球閥不銹鋼法蘭球閥高壓焊接球閥廣式內螺紋球閥三通四密封球閥三片式承插焊球閥法蘭三通球閥廣式法蘭球閥法蘭放料球閥鍛鋼硬密封球閥三片式對焊球閥三片式法蘭球閥三片式球閥二片式球閥一片式球閥對夾式薄型球閥電動三通球閥保溫縮徑球閥超薄型對夾保溫球閥對夾式保溫球閥氣動固定球閥蝸輪浮動法蘭球閥螺紋不銹鋼三通球閥不銹鋼整體高溫球閥氣動浮動不銹鋼球閥電動硬密封V型調節球閥電動固定球閥鍛鋼固定球閥

電動V型調節球閥概述：

ZDJV;ZKJV系列電動V型調節球閥的球芯帶有V形缺口，閥關閉時，V型缺口與閥座產生楔形剪切作用，可防止球芯與閥座之間因污物產生的卡死現象；且電動V型調節球閥還具有流通能力大，密封性能好，可調范圍大，能進行線性調節等優點。電動V型調節球閥不僅適宜控制一般的流體介質，而且帶尤其適宜控制紙漿、污水、含纖維和微小固體顆粒的介質，電動V型調節球閥廣泛應用于電力、石油、化工、冶金、造紙等行業。

電動V型調節球閥主要技術參數和性能：

型式	直通式鑄造球閥
公稱通徑 DN（mm）	25	32	40	50	65	80	100	125	150	200	250	300	350	400
閥座直徑（mm）	20	26	33	40	53	66	85	104	128	170	212	255	300	340
額定流量系數（Kv）	25	36	63	100	184	284	400	600	950	1540	2500	3900	6150	9800
公稱壓力（MPa）	PNl6.64
連接型式	對夾式、法蘭式按 JB/T79-94標準
球芯轉角	90。
閥體材料	鑄鋼、鑄不銹鋼
球芯型式	部分球帶有 V型缺口
閥座材料	聚四氟乙烯、不銹鋼
適用溫度	常溫型 -40～180~C，高溫型-40～450℃
流量特性	近似等百分比（典型曲線圖見附錄）
執行機構	DKJ-ll、Ⅲ型電動執行器，引進配套德國歐姆龍，日本工裝等高性能執行機構
輸入信號	0～10mA。4～20mA．1～5VDC
基本誤差	≤全行程的± 2.5％．
回差	≤全行程的 2％
死區	≤全行程的 30％
泄漏量	軟聲封： JB／T7387-94表2中的V級

電動V型調節球閥外形尺寸ZKJV-16型

公稱通徑DN	L	H1	H2	D1	n-d
25	102	450	60	85	4-14
32	102	460	65	100	4-18
40	114	470	75	110	4-18
50	124	500	95	125	4-18
65	143	520	105	145	4-18
80	165	530	120	160	8-18
100	194	620	140	180	8-18
125	213	675	165	210	8-18
150	229	695	185	240	8-23
200	243	780	205	295	12-23
250	297	1000	240	355	12-25
300	338	1050	290	410	12-25
350	380	1245	330	470	16-25
400	420	1295	360	525	16-30

電動V型調節球閥電子式內伺服ZDJV-16型

公稱通徑 DN	PS AUTOMATION CMBH		LNAR-KOSO	LNAR-KOS0			Unic-Z
公稱通徑 DN	H1	L1	L2	H1	L1	L2	H1	L1	L2
25	388	182	90	321	56	225	277	98	110
32	406	182	90	339	56	225	295	98	110
40	416	182	90	349	56	225	305	98	110
50	475	182	90	408	56	225	364	98	110
65	568	210	105	463	56	255	379	123	133
80	593	210	105	473	56	255	389	123	133
100	677	252	131	486	56	255	402	123	133
125	701	252	131	560	68	270	426	123	133
150	711	252	131	580	68	270	/	/	/
200	771	252	131	685	80	335	/	/	/
250	/	/	/	/	/	/	/	/	/
300	/	/	/	/	/	/	/	/	/
350	/	/	/	/	/	/	/	/	/
400	/	/	/	/	/	/	/	/	/

ZKJV-64型

公稱通徑DN	L	H1	H2	D1	n-d
25	102	450	60	85	4-18
32	102	460	65	100	4-23
40	114	470	75	110	4-23
50	124	500	95	125	4-23
65	143	590	105	145	8-23
80	165	600	120	160	8-23
100	194	720	140	180	8-25
125	213	737	165	210	8-30
150	229	835	185	240	8-34
200	243	875	205	295	12-34
250	297	1070	240	355	12-41
300	338	1110	290	410	16-41
350	380	1145	330	470	16-41
400	420	1180	360	525	16-48
