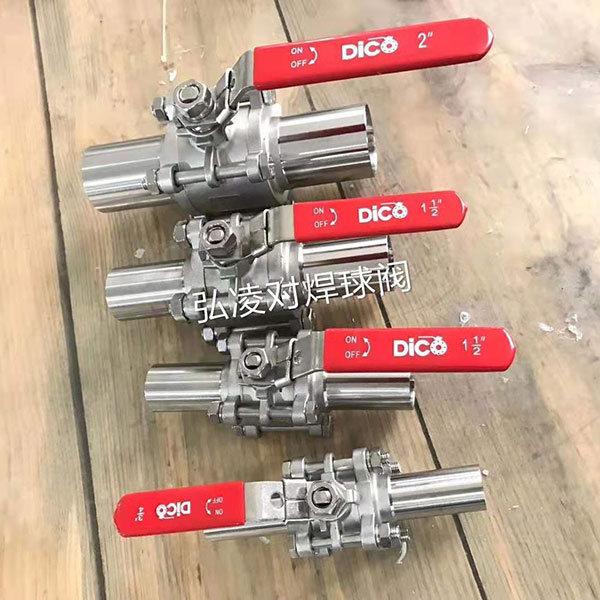

三片式對焊球閥
產品型號：Q61F
發布時間：2008-9-11
對焊連接球閥分為整體式一片式、兩段式及三段式。閥體鑄造采用臺灣引進的先進工藝，結構合理、造型美觀。閥座采用彈性密封結構，密封可靠，啟閉輕松。
相關產品:
保溫球閥 氣動三通球閥 蝸輪固定球閥 電動對夾式球閥 全鍛鋼高壓硬密封球閥 精小型氣動O型切斷球閥 電子式電動O型球閥 氣動O型切斷球閥 電動O型調節球閥 氣動保溫球閥 襯氟球閥 外螺紋球閥 不銹鋼法蘭球閥 高壓焊接球閥 廣式內螺紋球閥 三通四密封球閥 三片式承插焊球閥 法蘭三通球閥 廣式法蘭球閥 法蘭放料球閥 鍛鋼硬密封球閥 三片式對焊球閥 三片式法蘭球閥 三片式球閥 二片式球閥 一片式球閥 對夾式薄型球閥 電動三通球閥 保溫縮徑球閥 超薄型對夾保溫球閥 對夾式保溫球閥 氣動固定球閥 蝸輪浮動法蘭球閥 螺紋不銹鋼三通球閥 不銹鋼整體高溫球閥 氣動浮動不銹鋼球閥 電動硬密封V型調節球閥 電動固定球閥 鍛鋼固定球閥
Q61F三片式對焊球閥產品特征：
公稱壓力：1.6-6.4MPa
適用穩定范圍：-20～232℃～350℃
適用介質：水、油、氣及某些腐蝕性液體（W。O。G）
螺紋類型：G。NPT。BSPT。BSP。DI259/2999
Q61F三片式對焊球閥主要連接尺寸及重量：
| SIZE | 1/4" | 143/8" | 17.51/2" | 3/4" | 1" | 1-1/4" | 1-1/2" | 2" | 2-1/2" | 3" | 4" |
| D | 11.6 | 12.7 | 15 | 20 | 25 | 32 | 38 | 50 | 65 | 80 | 100 |
| L | 60 | 60 | 70 | 85 | 95 | 110 | 130 | 150 | 190 | 210 | 268 |
| H | 50 | 50 | 130 | 130 | 165 | 165 | 190 | 190 | 250 | 250 | 280 |
| E | 100 | 100 | 22.7 | 27.5 | 33.5 | 42 | 48.6 | 60.5 | 76.3 | 90 | 106.5 |
Q61F三片式對焊球閥主要零件材料：
| 零件名稱 | 材質 | |
| 閥體 | 不銹鋼CF8M | 碳鋼WCB |
| 密封圈 | 聚四氟乙烯PTFE | 聚四氟乙烯PTFE |
| 閥蓋 | 不銹鋼CF8M | 碳鋼WCB |
| 球體 | 不銹鋼SS316 | 不銹鋼SS304 |
| 閥桿 | 不銹鋼SS316 | 不銹鋼SS316 |
| 螺母 | 不銹鋼SS304 | 不銹鋼SS304 |
| 墊圈 | 不銹鋼SS304 | 不銹鋼SS304 |
| 手柄套 | 塑料 | 塑料 |
| 手柄 | 不銹鋼SS304 | 不銹鋼SS304 |
| 閥桿螺母 | 不銹鋼SS304 | 不銹鋼SS304 |
| 填料壓蓋螺母 | 不銹鋼SS304 | 不銹鋼SS304 |
| 填料 | 聚四氟乙烯PTFE | 聚四氟乙烯PTFE |
| 止推墊圈 | 聚四氟乙烯PTFE | 聚四氟乙烯PTFE |
| 螺栓 | 不銹鋼SS304 | 不銹鋼SS304 |
