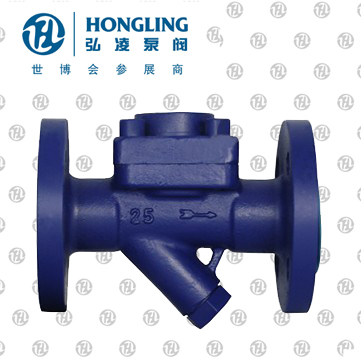

膜盒式蒸汽疏水閥
產品型號：CS46H
發布時間：2008-5-8
膜盒式蒸汽疏水閥產品簡介：
CS46H、CS16H膜盒式蒸汽疏水閥*常用的先進節能型疏水閥。膜盒式蒸汽疏水閥的反應非常靈敏，工作時閥前存有高溫凝結水，無蒸汽泄漏，節能效果顯著。它的優點是：自動排空氣，體積小，不怕凍，任意位置都可安裝；維護方便，在管線上可以檢查修理和更換零件；*大背壓率 ≤80% ，膜盒堅固，使用壽命長。適用于蒸汽主管線、蒸汽伴熱管網、儀表伴熱和小型加熱設備的阻汽排水，使用范圍很廣。
膜盒式蒸汽疏水閥工作原理：
CS46H、CS16H膜盒式蒸汽疏水閥的主要動作元件是金屬膜盒，內充一種氣化溫度比水的飽和溫度低的液體。裝置剛起動時，管道出現低溫冷凝水，膜盒內的液體處于冷凝狀態。閥門處于開啟位置。當冷凝水溫度漸漸升高，膜盒內充液開始蒸發，膜盒內壓力上升，膜片帶動閥心向關閉方向移動，在冷凝水達到飽和溫度之前，疏水閥完全關閉，膜盒隨蒸汽溫度變化控制閥門開關，起到阻汽排水作用。有開閥溫度低于飽和溫度 15 ℃ 和 30 ℃ 兩種膜盒供選擇。
膜盒式蒸汽疏水閥產品特點：
1、感溫元件，耐蝕性強，使本閥壽命長經久耐用。
2、在壓力范圍內都是具有固定過冷的循環操作。
3、出色的排空能力，可耐過熱的蒸汽了和水錘。
4、閥內裝膜盒，有單組，雙組，多組。適用于大排水量場合。
5、本體有碳鋼不銹鋼兩種結構，小型輕量，立式安裝效果*佳，亦可任意角度安裝。
膜盒式疏水閥工作原理工作原理、流程圖：
|
|
1 當裝置啟動時，空氣進入疏水閥，閥芯在低溫狀態下處于開啟位置。 |
|
|
2 緊接著冷凝水進入疏水閥，在低溫狀態下，膜盒元件內的感溫液體仍處于冷凝狀態，閥芯完全開啟，迅速排放冷 凝水。 |
|
|
3 凝水進入疏水閥，膜盒元件內的感溫液體隨著溫度的升高開始蒸發膨脹，內壓增加使膜片帶動閥芯向關閉方向移動，溫度達到飽和溫度之前，閥芯完全關閉閥門。 |
|
|
4 存在閥內的熱凝水慢慢冷卻降溫后，膜片因內壓減小而收縮，帶動閥芯開啟閥門，繼續排放凝結水，由于閥前始終存有熱凝水，形成汽水分離，無蒸汽泄漏。 |

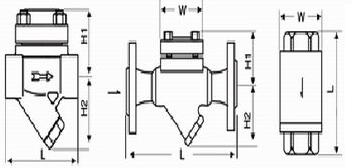

膜盒式蒸汽疏水閥外形連接尺寸：
|
產品型號 |
通徑 (mm) |
連接方式 |
閥體材料 |
工作壓力 |
*高允許溫度℃ |
外形尺寸 (mm) |
|||
|
L |
H1 |
H2 |
W |
||||||
|
CS16H-16C |
15-20 |
內螺紋 |
WCB |
0.05~1.6 |
250 |
100 |
58 |
55 |
70 |
|
25 |
0.05~1.6 |
250 |
120 |
58 |
55 |
70 |
|||
|
32-40 |
0.05~1.6 |
250 |
150 |
68 |
68 |
90 |
|||
|
50 |
0.05~1.6 |
250 |
160 |
68 |
68 |
90 |
|||
|
CS46H-25C |
15-20 |
法蘭 |
WCB<, /FONT> |
0.05~2.5 |
250 |
150 |
58 |
55 |
70 |
|
25 |
0.05~2.5 |
250 |
160 |
58 |
55 |
70 |
|||
|
30-50 |
0.05~2.5 |
250 |
230 |
85 |
60 |
120 |
|||

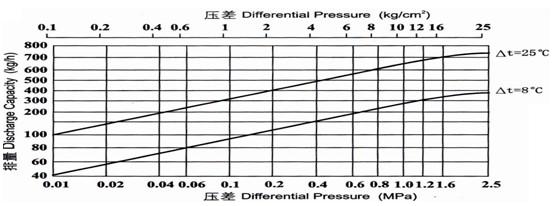

膜盒式蒸汽疏水閥排量圖：
訂貨須知：
一、若訂貨前還未選定型號，請向我們提供您的使用參數：【膜盒式蒸汽疏水閥】1.公稱通徑 2.產品型號 3.流體性質（包括公稱壓力、溫度、介質） 4.閥體、密封材料 5.連接方式 6.傳動方式。
二、若已經由設計單位選定我公司的產品型號，請按型號直接向我司銷售部訂購；
三、當使用的場合非常重要或管路比較復雜時，請您盡量提供設計圖紙和詳細參數，由我公司專家為您審核把關。
