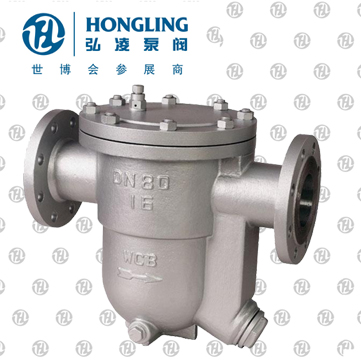

自由浮球式疏水閥

產品型號：CS41H

發布時間：2008-5-8

自由浮球式疏水閥用于蒸汽加熱設備、蒸汽管網和凝結水回收系統，它能迅速、自動、連續地排除凝結水，有效地阻止蒸汽泄漏.

查看產品實物圖

下一個產品：圓盤式熱動力式蒸汽疏水閥

上一個產品：鐘形浮子式蒸汽疏水閥

分享到：

相關產品:

自由浮球式蒸汽疏水閥圓盤式不銹鋼疏水閥自由半浮球式蒸汽疏水閥可調雙金屬片蒸汽疏水閥可調恒溫式疏水閥自由浮球式疏水閥波紋管疏水閥鐘形浮子式蒸汽疏水閥立式自由浮球式疏水閥膜盒式蒸汽疏水閥雙金屬片式疏水閥杠桿浮球式蒸汽疏水閥圓盤式熱動力式蒸汽疏水閥

自由浮球式蒸汽疏水閥產品用途：

用于蒸汽加熱設備、蒸汽管網和凝結水回收系統，它能迅速、自動、連續地排除凝結水，有效地阻止蒸汽泄漏.

自由浮球式蒸汽疏水閥工作原理：

自由浮球式蒸汽疏水閥利用浮力原理，浮球根據凝結水量的多少，隨水位的變化而作升降，自動調節閥座孔的開度，連續排放凝結水，當凝結水停止進入時，浮球降的底部，回到關閉位置，排水停止，由于排水閥座孔總是在凝結水位以下，形成水封、水、氣自然分離，達到無蒸汽泄漏。

自由浮球式蒸汽疏水閥產品特點：

1、能拓飽和凝結水，回執設備內不含有水先積聚，從而獲得*高的加熱效率

2、蒸汽壓力變化時，不受影響，能連續工作性能穩定

3、漏汽變幻無常小，采用先進研磨工藝制造，浮球精度高，密封性能好

4、自動排空氣性能好

5、壽命長，浮球的整個球面都可以做密封面，無集中磨損

自由浮球式蒸汽疏水閥主要性能參數：

型號	工作壓力/MPa	適用溫度/℃	適用介質	閥體材料
CS41H-16	1.6	≤200	水、蒸汽	鑄鐵
CS41H-16C	1.6	≤200	水、蒸汽	碳鋼
CS41H-40	4.0	≤200	水、蒸汽	碳鋼

自由浮球式蒸汽疏水閥(螺紋連接)連接尺寸：

尺寸 Dimensions	型號Type	CS11H-16C
	口徑DN	15	20	25	32	40	50
	L	150	150	150	270	280	290
	H	195	195	195	250	290	300
	H1	103	103	103	108	108	108

自由浮球式蒸汽疏水閥(法蘭連接)連接尺寸：

產品型號 Produstion Type	口徑	尺寸 Dimensions
產品型號 Produstion Type	DN	L	H	D	D1	D2	b	f	Z-фd
CS41H-16/25/40C-B	15	195	195	95	65	45	14	2	4-ф14
	20	195	200	105	75	55	14	2	4-ф14
	25	215	225	115	85	65	14	2	4-ф14
CS41H-16/25/40C-D	25	270	245	115	85	65	14	2	4-ф14
	32	270	250	135	100	78	16	2	4-ф18
	40	280	290	145	110	85	16	3	4-ф18
	50	290	300	160	125	100	16	3	4-ф18
CS41H-16/25/C-F	50	410	380	160	125	100	16	3	4-ф18
	65	410	380	180	145	120	18	3	4-ф18
	80	430	420	195	160	135	20	3	8-ф18
	100	430	440	215	180	155	20	3	8-ф18
	125	480	510	245	210	185	22	3	8-ф18
	150	480	510	280	240	210	24	3	8-ф23
