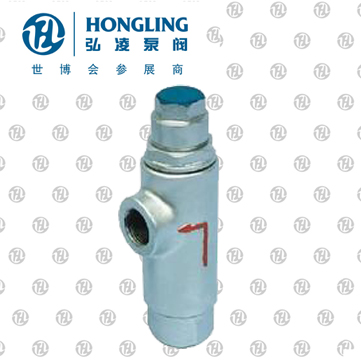

波紋管疏水閥
產品型號：CS14F/H CS44F/H
發布時間：2008-5-8
CS14F/H-16C、CS44F/H-16C液體膨脹式疏水閥，屬于熱靜力式疏水閥的一種，液體膨脹式疏水閥可以在蒸汽管網和用汽設備中，及時的排除冷凝水和自動的阻止蒸汽泄漏，從而可以保證供氣，用汽設備的正常進行，提高蒸汽輸送和熱源效率
下一個產品：可調恒溫式疏水閥
上一個產品：杠桿浮球式蒸汽疏水閥
相關產品:
熱靜力波紋管式蒸汽疏水閥產品介紹：
波紋管式的疏水閥的熱敏感元件為注滿易揮發液體的波紋管，利用液體的易揮發性和波紋管伸縮性。當蒸汽管線升溫時，液體揮發成氣體體積膨脹并產生壓力推動液體管伸長，蒸汽管線降溫達到易揮發的液體從氣體轉變成液體時體積收縮，波紋管內沒有動力，體積收縮。
CS44熱靜力波紋管式蒸汽疏水閥結構特點：
1、 排水溫度可以調節在70～100度之間，使用方便。
2、 能夠阻止高溫凝結水的排放，保持蒸汽管線的熱能。
3、 連續排放，沒有噪音。蒸汽壓力的小波動沒有影響使用。
4、 結構簡單，安裝方便，隨意。
5、 通過增加波紋管直徑提高凝結水的排量。
6、 具有良好的排空性能，不怕凍。零泄漏，背壓率達到75%以上。
熱靜力波紋管式蒸汽疏水閥技術規范：
基本設計：JB/T 9093
測 試：GB/T 12251
熱靜力波紋管式蒸汽疏水閥產品規格：
產品型號：CS14、CS44
尺寸范圍：DN15～DN150
壓力等級：1.6～2.5MPa
殼體材料：碳鋼、不銹鋼
適用介質：氣體、蒸汽
操作方式：自動
熱靜力波紋管式蒸汽疏水閥設計特色：
結構緊湊，重量輕 備有直通或角式的螺紋連接方式可選的法蘭和螺紋連接方式
熱靜力波紋管式蒸汽疏水閥主要零件材料
|
零部件名稱 |
材料 |
| 閥體、閥蓋 | WCB、不銹鋼 |
| 熱敏元件 | 不銹鋼 |
| 閥座、閥芯 | 不銹鋼 |
| 過濾網 | 不銹鋼 |
熱靜力波紋管式蒸汽疏水閥外形連接尺寸及技術參數表
|
產品型號 |
公稱通徑 (DN) | 連接方式 |
使用壓力 （MPa） |
*高允許溫度(℃) | 外形尺寸（mm） |
參考重量 （㎏） |
|||
| L | H1 | H2 | W | ||||||
| CS14F-16C | 15～25 | 螺紋 | 0.01～1.6 | 220 | 145 | 40 | 85 | 40 | 1.6 |
| 32～50 | 175 | 40 | 100 | 74 | 2.3 | ||||
| CS44F-16C |
15～20 25 |
法蘭 | 0.01～1.6 | 220 |
150 160 |
150 | 53 | 55 | 4.5 |
| 32～50 | 230 | 160 | 75 | 120 | 13 | ||||
|
65～80 100 |
260 310 |
180 | 100 | 150 | 25 | ||||
| 125～150 | 350 | 210 | 130 | 170 | 35 | ||||
| CS714H-16A | 15～25 | 螺紋 | 0.01～1.6 | 220 | 150 | 40 | 75 | 45 | 4.6 |
| 32～50 | 190 | 55 | 100 | 75 | 3.3 | ||||
| CS711H-16B |
15～25 32～50 |
螺紋 | 0.01～1.6 | 220 |
95 120 |
110 | 35 | 53 |
2.2 4 |
| SLF-20 |
15～20 25 32～50 |
法蘭 | 0.01～2.0 | 250 |
150 160 230 |
180 | 70 |
40 75 |
5 12.5 |
|
SLF-10 20 |
65～80 100 125～150 |
法蘭 | 0.01～2.0 | 250 |
250 310 350 |
205 | 100 | 170 |
23 25 34 |
