自力式壓差控制閥
產品型號:ZYC型
發布時間:2009-9-8
自力式壓差控制閥產品簡介:
ZYC自力式壓差控制閥主要應用于工業和民用建筑采暖管路系統。目前在一些管綱系統中存在著水力失調問題,平衡閥提供了解決這一問題的手段,用它可以準確的調節壓降和流量,用以改善管綱系統中液體流動狀況,達到管綱液體平衡和節約能源的目的。
自力式壓差控制閥產品介紹:
ZYC自力式壓差控制閥是一種利用介質自身的壓力變化進行自我控制而保持流經該被控系統介質壓差不變的閥門。適用于供暖方式采用雙管系統的壓差控制,保證系統基本不變,降低嗓音,平衡阻力,消除熱網和水力失調。
自力式壓差控制閥工作原理:
ZYC自力式壓差控制閥是用壓差作用來調節閥門的開度,利用閥芯的壓降變化來彌補管路阻力的變化,從而使在工況變化時能保持壓差基本不變,它的原理是在一定的流量范圍內,可以有效地控制被控系統的壓差恒定。
自力式壓差控制閥產品特點:
1、能有效的克服"大流量、小溫差"的不良運行方式,提高系統能效,實現經濟運行。
2、安裝在水系統中,經運行前的一次調節,即可使系統流量自動恒定在要求的設定值。
3、適用于需要進行流量控制的水系統中,尤其適合于供熱,空調等非腐蝕性液體介質的流量控制。
4、能自動消除水系統中因各種因素引起的水力失調現象,保持用戶所需流量,克服"冷熱不均"提高供熱,空調的室溫合格率。
自力式壓差控制閥主要技術參數:
型號 |
公稱壓力 |
殼體試驗壓力 |
壓差控制范圍 |
|
定壓差型 |
可調壓差型 |
|||
ZYC |
1.6MPa |
2.4MPa |
10KPa\20KPa\30KPa |
10-30KPa |
自力式壓差控制閥主要外形安裝尺寸:
DN(mm)L |
連接方式110 |
L(mm)110 |
H(mm) |
流量(M3/h) |
適用介質 |
介質溫度 |
主要零件材料 |
|
定壓差型 |
可調壓差型 |
|||||||
15 |
螺紋 |
110 |
95 |
145 |
0.2-1 |
水 |
0-100℃ |
閥體,上蓋和下蓋為鑄鐵 閥芯為銅 膜片為尼龍強化橡膠 彈簧為不銹鋼 |
20 |
110 |
110 |
150 |
0.3-1.5 |
||||
25 |
115 |
130 |
165 |
0.5-2 |
||||
32 |
法蘭 |
130 |
140 |
190 |
1-4, , |
|||
40 |
200 |
190 |
340 |
1.5-6 |
||||
50 |
215 |
205 |
355 |
2-8 |
||||
65 |
230 |
240 |
390 |
3-12 |
||||
80 |
275 |
300 |
500 |
5-20 |
||||
100 |
290 |
350 |
550 |
10-30 |
||||
125 |
310 |
380 |
580 |
15-45 |

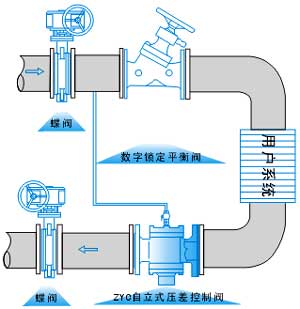

自力式壓差控制閥安裝示意圖:
工作原理
壓差控制閥一般安裝在用戶入口回水管上,閥下導壓管與入口處供水管相接,P1為供水壓力,P2為閥內回水壓力,P3為閥外回水壓力。 設閥內系統壓差△Pi(△Pi=P1-P2)為閥門壓差設定值時,閥門下膜室壓力P1與P2加上彈簧被壓縮變形產生的推力相平衡,從而確定了流體流過閥門的流通截面積A和流量系數。當流量改變時,上述力的平衡使閥門的流通截面積A和流量系數發生變化,但△Pi保持不變。 當流體性質、管徑、流量阻力系數確定后,單管阻力計算公式可近似寫為: △P=Kqm2 式中:△P-----管路總阻力; K-------管路阻抗; qm----流量。 由上式可知管路阻力與質量流量的二次方及管路阻抗成正比。當流量變化時使上膜室壓力P2變化導致閥芯上下移動,使A及相應的流量系數均改變來調整閥內系統總阻力的變化,使△Pi基本保持不變。
自力式壓差控制閥的選型
按式KV=G/式中(G-M3/h),根據*大流量和可能的*小工作壓差計算所需的*大KV值,應小于閥門的*大KV值;根據*小流量和可能的*大工作壓差計算所需的*小KV值,應大于閥門的*小KV值,如G=3-10M/h,△P"*大=200KPa,△P"*小=20KPa,KV*大=10/=25,KV*小=3/=2.12,選擇DN50即符合要求,建議盡量不變徑選用閥門。
實用價值
1.采用自力式壓差控制閥,為分戶計量提供了必要條件。眾所周知,分戶計量按熱收費提高了熱用戶的自主權,更好利用自由熱節約能源,假如系統不裝置自力式壓差控制閥,當用戶調節時,流量只能跑到其他用戶處,另外,散熱器溫控閥的*大承壓25Kpa,不加自力式壓差控制閥溫控閥壓差過大會發出噪音的危險。
2.采用自力式壓差閥配備變頻水泵,是既節能又經濟的運行方式。
3.采用自力式壓差控制閥為控制提供了很好的工作環境,在換熱器前加裝自力式壓差控制閥,可防止換熱器內水流速過大,超過允許降壓,延長其壽命。在自力式溫度控制閥、流量控制閥、平衡閥、散熱器溫控閥前自力式壓差控制閥有三個作用:1保證工作壓差不超過*大允許壓差,2.保證通過流量限制在*大流量之內,3.保證不產生噪音和氣蝕現象。
電動閥前加自力式壓差控制閥保證受外網波動給電動閥造成的頻繁動作,減少電動閥由信號遲到造成的誤動作,營造一個相對舒適的環境。
4.采用自力式壓差控制閥給一次系統的高效率運行帶來可靠的保證。
5.采用自力式壓差控制閥對水泵控制,可以節省很大費用。用于供熱系統中循環水泵在系統流量減小時,揚程會增大,同時,當管阻隨流量減小,以平方關系降低時,克服阻力所需的壓頭大大下降。過高壓頭不僅導致控制閥產生噪音,控制性能變差和振蕩等問題,同時對水泵的運行也帶來了不必要的電力消耗,當管阻隨流量變化以平方管線變化時,水泵耗電量隨流量變化成立方關系變化,因此對水泵進行控制可以節省費用。
6.采用自力式壓差控制閥,為系統的動態平衡調節提供了可靠的保證。分戶計量后,當某用戶因不付費給用戶關閉,如果沒有自力式壓差控制閥,被關閉或調節用戶的流量就會強加給其他用戶,這樣就造成了其他用戶多付費甚至造成立關與立管之間的不平衡。當使用自力式壓差控制閥后,通過壓差控制閥的動作流量就不會強加給其他用戶,立管與立管的不平衡。當室外溫度或其他自由熱給用戶,用戶通過溫控閥的控制,可同時都在調節而且住在朝陽方向,要比住在朝陰方向的動作要大一些,這樣就需要通過自力式壓差控制來解決這個問題。
產品要點
1. 自力式壓差控制閥選用主要控制參數為:公稱直徑、壓差控制范圍、設計公稱壓力、介質允許溫度范圍、控制精度等。屬動態平衡閥。
2. 對變流量水系統,在其中某兩點要求壓差恒定的位置,安裝自力式壓差控制閥,即可消除該被控系統內部用戶進行流量調節引起的干擾,也可消除外部網路壓力波動對被控系統的干擾,使被控系統在較穩定的工況下運行,達到保證供暖(空調)質量和節約能源的目的。
3. 在動態控制的管網系統中,如末端為變流量系統,應設置自力式壓差控制閥,以保證被控系統始終在額定壓差下正常工作。
4. 變流量系統的水平支、干管入口處以及在安裝有溫控閥或調節閥等的動態系統的支、干管入口處,安裝自力式壓差控制閥可使被控環路供、回水管之間的壓差保持恒定。
5. 應按照通過流量和工作壓差范圍來選擇自力式壓差控制閥(注意:由于多數產品的工作壓差范圍比較窄,如果超出了工作范圍,就將失去控制作用),而不應直接按照管徑選擇閥門規格。
6. 室內供暖為雙管系統的計量收費系統,熱力入口應設自力式壓差控制閥。兩端壓差不宜大于100kPa,不應小于8kPa。
7. 如壓差控制閥的實際工作壓差超出產品工作壓差范圍,應采用等其它調節設備進行初調節。
8. 通常自力式壓差控制閥沒有關斷功能,需要增設關斷閥門。
9. 要注意防止水中的雜質阻塞閥門的毛細管或膜盒部件,必要時閥前設水過濾器。
適用場合
自力式壓差控制閥不適用以熱源為主動變流量調節系統,當系統進行以熱源為主動變流量調節,減小系統的流量時,管網的壓力減小,熱網近端用戶由于壓力的變小,壓差閥自動閥芯就會開大,維持原來的壓差恒定,流量變化只是遠端用戶,使遠端用戶流量嚴重不足。近端用戶和遠端用戶不能隨著總流量變化而等比變化,不能保持水力平衡工況,熱網出現動態水力失調。反之,循環水泵根據室外氣溫降低,需要增加循環水量時,用戶閥門開度沒有變化,用戶壓差由于自力式壓差控制閥的控制,使用戶的流量增不上去。
自力式壓差控制閥適合以用戶為主動變流量運行的熱網。熱網流量的變化取決于用戶的用熱要求,熱源的變化與調控以用戶為主,用戶需要多少熱量,熱源就得提供多少熱量。
以用戶為主動變流量運行有個前提,用戶必須安裝恒溫閥等自控裝置,熱力入戶入口安裝自力式壓差控制閥才能實現。戶內安裝恒溫閥,熱力入戶入口安裝自力式壓差控制閥,熱網循環水泵采用變頻控制。這種以用戶為主動變流量的變流量運行方式是今后的發展方向,也是*節能的。
安裝要點
1. 自力式壓差控制閥分為供水式、回水式和旁通式三種。一般安裝在回水管上,閥門上的導壓管與供水管連通;也可選用送水管安裝式,但不能互換。其中的旁通式自力式壓差控制閥在額定壓差范圍內為關閉狀態。
2. 自力式壓差控制閥可水平安裝,也可垂直安裝。
3. 導壓管連接頭的尺寸一般為1/2″管螺紋,安裝時應在供水管上設置變徑管接頭或焊接管接頭。
4. 可調型自力式壓差控制閥有一個調節壓差的旋鈕,調節旋鈕可使壓差設定值增大或減小。
5. 安裝位置應按照產品說明書要求設置直管段。
6. 在安裝自力式壓差控控制閥前還因在此閥前加裝過濾器,以免堵塞。
使用方法
1、介質流動方向應與閥體箭頭方向一致;
2、自力式壓差控制閥應安裝在回水管上,閥上接導壓管,導壓管的另一端與供水管連接,建議在導壓管供水端安裝1/2"球閥,以便啟動消除堵塞功能;
3、在導壓管前的供水管上應安裝過濾網,避免水質太差造成該閥失去自動調節功能;
4、供水管和該閥前的回水管應分別裝設壓力表,便于調節控制壓差;
5、如發現該系統流量過大或過小,可能的原因是管道元件安裝時的雜物卡阻在閥塞上,可將1/2"球閥關閉3—5分鐘,這時如果是較輕堵塞,即可自動消除,如還不能消除,則要拆開閥門檢查消除堵塞物;
6、控制壓差調節方法:逆時針方向調節調壓閥桿,觀察壓差。
