帶過濾防污隔斷閥

產品型號：HS41X-A型

發布時間：2009-9-9

倒流防止器產品廣泛用于電力、冶金、石油、化工、煤氣、城建、造紙、紡織、醫藥、食品、船舶、給排水、能源、鉆探等部門。

查看產品實物圖

下一個產品：活塞式遙控浮球閥

上一個產品：自力式平衡閥

分享到：

HS41XA帶過濾防污隔斷閥概述：

HS41XA帶過濾防污隔斷閥由兩個隔開的止回閥和一個液壓傳動到泄水閥組成，第一個止回閥閥體內裝有過濾網。由于止回閥的局部水頭損失，中間腔內的壓力始終低于入水口的壓力。這個壓差驅使泄水閥處于關閉狀態，管路正常供水。在壓力異常時，（即出口端壓力高于中堅腔），即使兩個止回閥都不能反向密封，安全泄水閥也能自動開啟將倒流水泄空，并形成空氣隔斷，保證上游供水衛生安全。 HS41XA帶過濾防污隔斷閥產品結構具有合理性、使用方便產品、密封性能強、堅固耐用及造型美觀等特點。廣泛用于電力、冶金、石油、化工、煤氣、城建、造紙、紡織、醫藥、食品、船舶、給排水、能源、鉆探等部門。

HS41XA帶過濾防污隔斷閥主要技術參數：

公稱壓力	公稱通徑	適用介質	適用溫度	法蘭標準	試驗標準
1.0～2.5MPa	50～600mm	水	0～80℃	GB/T 17241.6GB/T 9113	GB/T 13927API598

HS41XA帶過濾防污隔斷閥主要零件材質如下：

零件名稱	材質
閥體、閥蓋	鑄鐵、碳鋼、不銹鋼
閥瓣	碳鋼、不銹鋼、丁腈橡膠
閥桿	鋁青銅、鉻不銹鋼
膜片	丁腈橡膠
膜片壓板	碳鋼、不銹鋼
彈簧	不銹鋼

HS41XA帶過濾防污隔斷閥產品結構：

HS41X-A型安全型帶過濾防污隔斷閥是在兩個止回閥之間加一個排水器組成。排水器上腔用高壓軟管與第一級止回閥進口端連接。第一、二級止回閥主要有閥體、閥蓋、閥瓣、密封墊、彈簧等組成。排水器主要由閥體、閥蓋、隔膜、閥瓣、密封板、閥芯、閥座、彈簧等組成。

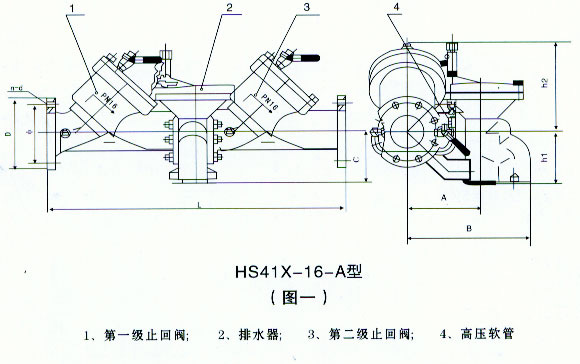

HS41X-16普通型帶過濾防污隔斷閥為多重止回密封串聯組成。（如下圖所示）：

HS41XA帶過濾防污隔斷閥主要外形及安裝尺寸

型號	DN	16-AL	16-L	D	φ	n-d	h2
HS41X-16A HS41X-16	50	455	410	165	125	4-φ18	190
	65	480	430	185	145	4-φ18	200
	80	570	500	200	160	8-φ18	225
	100	710	640	220	180	8-φ18	248
	125	800	730	250	210	8-φ18	276
	150	910	830	285	240	8-φ23	308
	200	1090	1000	340	295	12-φ23	356
	250	1315	1200	405	355	12-φ25	410
	300	1475	1360	460	410	12-φ25	485
	350	1690	1560	520	470	16-φ25	528
	400	1860	1720	580	525	16-φ30	595

帶過濾防污隔斷閥安裝要求及示意圖：

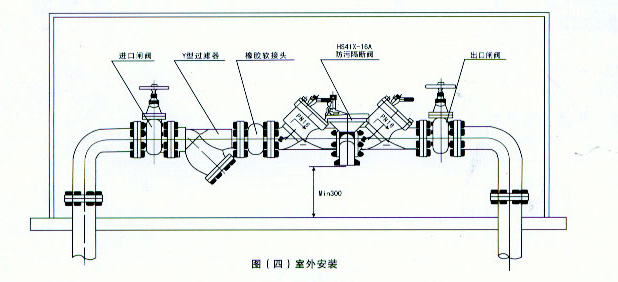

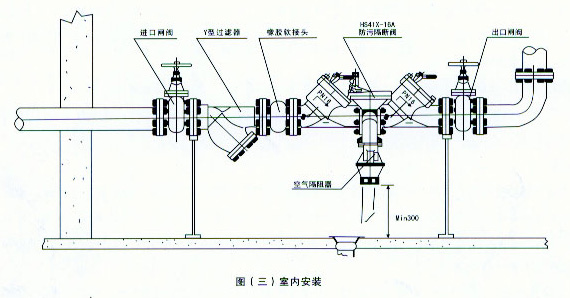

①帶過濾防污隔斷閥必須水平安裝，安裝地點環境應清潔，有足夠的維護空間，安全排水器或（空氣隔阻器）出口離地面主度大于300mm，并不被水或雜物所淹沒。②安裝地域應設排水設施。③閥前應裝閘閥（蝶閥）過濾器及橡膠軟接頭（或伸縮器），閥后裝閘閥（蝶閥）。其示意圖如下：（圖三圖四）

帶過濾防污隔斷閥安裝部位：

①自來水管網接入用戶的接戶管水表后面

②生活用水管道上接出非生活用水和排污管，安裝于接出管起端。

③生活飲用水水箱的進水管上（水箱底部進水時）。

④生活飲用水管道上串聯加壓泵時安裝于泵吸水管上。
