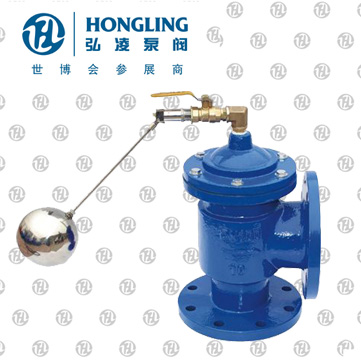

H142X液壓水位控制閥產品描述

H142X液壓水位控制閥，是一種自動控制水箱、水塔液面高度的水力控制閥。當水面下降超過預設值時，浮球閥打開，活塞上腔室壓力降低，活塞上下形成壓差，在此壓差作用下閥瓣打開進行供水作業；當水位上升到預設高度時，浮球閥關閉，活塞上腔室壓力不斷增大致使閥瓣關閉停止供水。如此往復自動控制液面在設定高度，實現自動供水功能。該產品適用于工礦企業、民用建筑中各種水箱（池）、水塔的自動供水系統。并可用作常壓鍋爐循環供水控制閥。

H142X液壓水位控制閥適用范圍

當前水力控制閥被廣泛用于石油化工、化工、煤氣、天然氣、液化石油氣、暖通行業以及一般工業中。

H142X液壓水位控制閥工作原理

當水池或水塔內水位下降，浮球閥開啟排水時，進水管內有壓水將閥內活塞托起，密封面打開，閥門即開啟供水，當水位上升到控制閥時，浮球閥關閉，活塞下移將密封面封閉，閥門即停止供水。

H142X液壓水位控制閥技術參數

使用介質：潔凈水

使用壓力：H142X-4T-A、H142X-4-A：0.05MPa～0.4MPa

H142X-10-A：0.05MPa～1MPa

介質溫度：≤60℃

H142X液壓水位控制閥性能特點

1、運用液壓原理控制，結構新穎合理。

2、工作平穩可靠。在規定的使用壓力范圍內，可保證無水錘沖擊。

3、重量輕，體積小。

4、安裝維修方便。

H142X液壓水位控制閥結構示意圖

1.閥蓋；2.螺栓：3.0型密封圈；4.閥體；5.螺母；6.壓蓋；7.密封圈；8.壓蓋2：9.活塞桿；l0.閥瓣；11.密封墊；12.導向壓蓋；13.螺母

H142X液壓水位控制閥主要連接尺寸

安裝形式及注意事項

1、將液壓水位控制閥垂直固定在進水管上，然后將控制管、截止閥和浮球閥連接旋緊在該閥上即可。

2、液壓水位控制閥進水管和出水管連接法蘭Hl42x一4T—A為0 6MPa標準法蘭；

3、 Hl42x 10—A為IMPa標準法蘭。

4、進水管直徑應大于或等于閥門公稱通徑，出水口應低于浮球閥。

5、 浮球閥安裝應距離水管一米以上；

6、 為防止虹吸倒流，水箱內出口管出水口應略高于控制水位。

7、為防止噪聲及水位波動，出水口應設置消能筒。

8、使用時，截止閥應全開，如同一水池安裝二只以上閥則應保持同一水平面。

9、因主閥關閉要滯后浮球閥關l才j約30～50秒，故水箱要有足夠的空余容積，以防溢水。

10、為防止雜質、砂粒進入閥內引起工作失靈，閥前應裝過濾器。

11、如安裝在地下室水池，則應在地下泵房安裝報警裝置。

13、液壓水位控制閥只提供液壓閥和浮球閥，其余設備均由用戶另購或自制。
