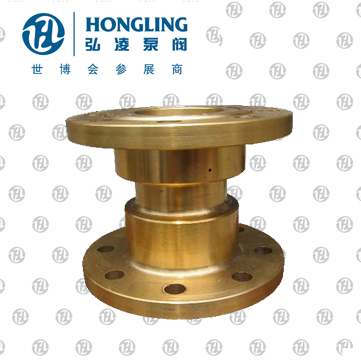

比例式減壓閥
產品型號：Y43X-A
發布時間：2009-4-26
Y43X-A比例式減壓閥，外形美觀，質量可靠，比例準確，工作平穩，既減動壓也減靜壓。
相關產品:
比例式減壓閥概述：
Y43X-A比例式減壓閥，外形美觀，質量可靠，比例準確，工作平穩，既減動壓也減靜壓。 比例式減壓閥利用閥體內部活塞兩端不同載面積產生的壓力差，改變閥后的壓力，達到減壓目的。 減壓閥的減壓比例是：2：1，3：1，4：1，3：2，5：2等，亦可根據用戶的要求設計特殊比例的減壓閥。
比例式減壓閥工作原理：
當在閥后管網上無用水時閥門關閉，閥前后壓力比是定值；當閥后管網啟用消火栓或噴頭噴水時，閥前壓力大于閥后壓力，推動活塞后移比例式減壓閥打開，閥后管網壓力隨流量的增加而降低（符合流量-壓力特性曲線），直至達到平衡位置，活塞停止移動。 當閥后管網停止用水時由于活塞后端壓強升高，比例式減壓閥活塞失去平衡狀態而前移，比例式減壓閥關閉。一般選擇比例式減壓閥是使設計流量在流量-壓力特性曲線的直線段上，這樣閥后壓力與閥前壓力仍呈比例關系。
比例式減壓閥使用條件：
| 適用介質 | 水、氣體 | |
| 適用溫度 | ≤ 90℃ | |
| 壓力誤差 | ≤8 % | |
| *小開啟壓力 | 2∶1 | 0.2MPa |
| *小開啟壓力 | 3∶1 | 0.3MPa |
比例式減壓閥主要技術參數：
| 適用介質 | 水、氣體 | |||
| 適用溫度 | ≤90℃ | |||
| 壓力誤差 | ≤8％ | |||
| *小開啟 | 2：1 | 0.2MPa | ||
| 壓力 | 3：1 | 0.3MPO | ||
| 連接形式 | 法蘭、內螺紋 | |||
| 主要零件 | 閥體 | 錫青銅 | 不銹鋼 | 鑄鐵 |
| 材料 | 內件 | 錫青銅 | 不銹鋼 | 錫青銅或不銹鋼 |
比例式減壓閥主要外形尺寸:
| 型號 |
公稱壓力 PN（MPa） |
公稱通徑 DN（MM） |
L |
| Y43X-10T(B型) | 1.0 | 50 | 85 |
| 65 | 102 | ||
| 80 | 122 | ||
| 100 | 140 | ||
| 125 | 160 | ||
| 150 | 178 | ||
| 200 | 230 | ||
| Y43X-16T | 1.6 | 50 | 85 |
| 65 | 102 | ||
| 80 | 122 | ||
| 100 | 140 | ||
| 125 | 160 | ||
| 150 | 178 | ||
| 200 | 230 |
比例式減壓閥主要外形尺寸
（法蘭連接尺寸PN1.0MPa按GB4216.4-84標準，PN1.6MPa按GB4216.5-84標準）
| 公稱通徑DN（MM） | 尺寸（MM） | ||
| C | L | D | |
| 15 | 1/2" | 80 | 50 |
| 20 | 3/4" | 80 | 50 |
| 25 | 1" | 90 | 54 |
| 32 | 1 1/4" | 100 | 60 |
| 40 | 1 1/2" | 110 | 68 |
| 50 | 2" | 120 | 80 |
