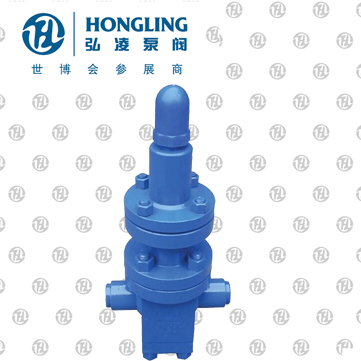

內螺紋活塞式蒸汽減壓閥
產品型號：Y13H/Y
發布時間：2008-5-23
內螺紋活塞式蒸汽減壓閥通過調節調節彈簧壓力設定出口壓力，利用膜片傳感出口壓力變化，通過導閥啟閉驅動活塞調節主閥節流部位過流面積的大小，實現減壓穩壓功能。
下一個產品：直接作用薄膜式彈簧減壓閥
上一個產品：彈簧薄膜式減壓閥
相關產品:
內螺紋蒸汽減壓閥結構特點和用途
1、該減壓閥屬于先導活塞式減壓閥。由主閥和導閥兩部分組成。
2、主閥主要由閥座、主閥盤、活塞、缸套、彈簧等零件組成。
3、導閥主要由閥座、閥瓣、膜片、彈簧、調節彈簧等零件組成。
4、通過調節調節彈簧壓力設定出口壓力，利用膜片傳感出口壓力變化，通過導閥啟閉驅動活塞調節主閥節流部位過流面積的大小，實現減壓穩壓功能。
5、本產品主要用于蒸汽管路，起減壓穩壓作用。
內螺紋蒸汽減壓閥主要技術參數和性能指標
| 公稱壓力(Mpa) | 1.6 | 2.5 |
| 殼體試驗壓力(Mpa)* | 2.4 | 3.75 |
| 密封試驗壓力(Mpa) | 1.6 | 2.5 |
| *高進口壓力(Mpa) | 1.6 | 2.5 |
| 出口壓力范圍(Mpa) | 0.1-1.0 | 0.1-1.6 |
| 壓力特性偏差(Mpa)△P2P | GB12246-1989 | |
| 流量特性偏差(Mpa)△P2G | GB12246-1989 | |
| *小壓差 | 0.15 | 0.15 |
| 滲漏量 | GB12245-1989 | |
| *：殼體試驗不包括膜片、閥蓋。 | ||
內螺紋蒸汽減壓閥主要零件材料：
| 零件名稱 | 零件材料 |
| 閥體 閥蓋 底蓋 | WCB |
| 閥座 閥盤 | 2Cr13 |
| 缸套 | 2Cr13/25（鍍硬鉻） |
| 活塞 | 2Cr13/銅合金 |
| 活塞環 | 合金鑄鐵 |
| 導閥座 導閥桿 | 2Cr13 |
| 膜片 | 1Cr18Ni9Ti |
| 主閥彈簧 | 50CrVA |
| 導閥主彈簧 | 50CrVA |
| 調節彈簧 | 60Si2Mn |
內螺紋蒸汽減壓閥流量系數（Cv）：
| DN | 15 | 20 | 25 | 32 | 40 | 50 |
| Cv | 1 | 2.5 | 4 | 6.5 | 9 | 16 |
內螺紋蒸汽減壓閥結構圖：
內螺紋蒸汽減壓閥連接尺寸：
| 公稱通徑DN | G | L | H | Hl |
| 15 | 1/2" | 140 | 295 | 90 |
| 20 | 3-4" | 140 | 330 | 98 |
| 25 | 1" | 160 | 330 | 110 |
| 32 | 1-1/4" | 180 | 330 | 110 |
| 40 | 1-1/4" | 200 | 345 | 125 |
| 50 | 2" | 230 | 345 | 125 |
