高靈敏度大流量蒸汽減壓閥

產品型號：YGa43H/Y

發布時間：2008-5-23

YGa43H/Y高靈敏度大流量蒸汽減壓閥主要用于蒸汽管路，適用于進口壓力變化大，流量變化大的蒸汽管路。

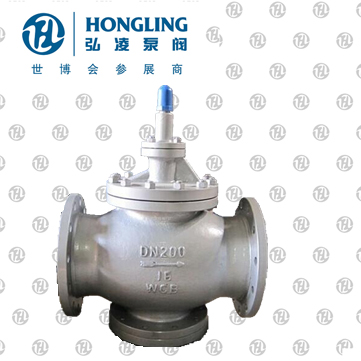

查看產品實物圖

下一個產品：彈簧薄膜式減壓閥

上一個產品：內螺紋高靈敏度蒸汽減壓閥

分享到：

高靈敏度大流量蒸汽減壓閥詳細說明：

YGa43H/Y高靈敏度大流量蒸汽減壓閥屬于先導活塞式減壓閥。YGa43H/Y高靈敏度大流量蒸汽減壓閥由主閥和導閥兩部分組成。主閥主要由閥座、主閥盤、活塞、彈簧等零件組成。導閥主要由閥座、閥瓣、膜片、彈簧、調節彈簧等零件組成。通過調節調節彈簧壓力設定出口壓力、利用膜片傳感出口壓力變化，通過導閥啟閉驅動活塞調節主閥節流部位過流面積的大小，實現減壓穩壓功能。

YGa43H/Y高靈敏度大流量蒸汽減壓閥的工作原理：YGa43H/Y高靈敏度大流量蒸汽減壓閥是通過調節，將進口壓力減至某一需要的出口壓力，并依靠介質本身的能量，使出口壓力自動保持穩定的閥門。從流體力學的觀點看，減壓閥是一個局部阻力可以變化的節流元件，即通過改變節流面積，使流速及流體的動能改變，造成不同的壓力損失，從而達到減壓的目的。然后依靠控制與調節系統的調節，使閥后壓力的波動與彈簧力相平衡，使閥后壓力在一定的誤差范圍內保持恒定。

YGa43H/Y高靈敏度大流量蒸汽減壓閥的產品特點：YGa43H/Y高靈敏度大流量蒸汽減壓閥在普通減壓閥基礎上做了以下改進，加大了活塞面積，改變了節流結構，改變了密封形式，改進了導閥結構和調節彈簧形式，從而從以下幾方面提高了產品的性能。 ①提高了對出口壓力變化的傳感效能，提高了靈敏度，大大降低了因上游壓力變化，流量變化等因素引起的壓力偏差。 ②改善了流線分布，降低了噪聲。③改進了密封面結構，延長了密封面壽命。本產品主要用于蒸汽管路，適用于進口壓力變化大，流量變化大的蒸汽管路。

YGa43H/Y高靈敏度大流量蒸汽減壓閥主要用于蒸汽管路，適用于進口壓力變化大，流量變化大的蒸汽管路。

高靈敏度大流量蒸汽減壓閥產品性能參數：

YGa43H/Y高靈敏度大流量蒸汽減壓閥性能參數
公稱壓力(Mpa)	1.6	2.5	4.0	6.4	10.0	16.0
殼體試驗壓力(Mpa)*	2.4	3.75	6.0	9.6	15.0	24
密封試驗壓力(Mpa)	1.6	2.5	4.0	6.4	10.0	16.0
*高進口壓力(Mpa)	1.6	2.5	4.0	6.4	10.0	16.0
出口壓力范圍(Mpa)	0.04-1.0	0.05-1.6	0.08-2.5	0.2-3.5	0.5-3.5	0.5-4.5
壓力特性偏差(Mpa)△P2P	GB12246-1989
流量特性偏差(Mpa)P2G	GB12246-1989
*小壓差(Mpa)	0.07	0.1	0.15	0.4	0.5	0.8
滲漏量	GB12245-1989

高靈敏度大流量蒸汽減壓閥流量系數：

YGa43H/Y高靈敏度大流量蒸汽減壓閥流量系數(Cv)：
DN	50	65	80	100	125	150	200	250	300	350	400	500
Cv	1	2.5	4	6.5	9	16	25	36	64	100	140	250

高靈敏度大流量蒸汽減壓閥產品零部件材料：

零件名稱	零件材料
閥體閥蓋底蓋	WCB
閥座閥瓣	2Cr13
缸套活塞	鋁鐵青銅
膜片	1Cr18Ni9
活塞環	合金鑄鐵/對位聚苯
導閥座導閥桿	2Cr13
主閥彈簧	50CrVA
導閥主彈簧	50CrVA
調節彈簧	60Si2Mn

高靈敏度大流量蒸汽減壓閥產品外形及結構尺寸1.6~4.0MPa:

公稱通徑DN	外形尺寸
	L		H	Hl
	1.6~2.5MPa	4.0MPa	H	Hl
15	160	180	265	85
20	160	180	265	85
25	180	200	280	95
32	200	220	280	95
40	220	240	290	105
50	250	270	300	130
65	280	300	315	145
80	310	330	330	170
100	350	380	405	200
125	400	450	450	225
150	450	500	485	265
200	500	550	570	290
250	650		640	325
300	800		740	360
350	850		810	395
400	900		950	430
500	950		1080	500

高靈敏度大流量蒸汽減壓閥產品外形及結構尺寸4.0~6.4MPa:

公稱通徑DN	外形尺寸
	L		H	Hl
	6.4MPa	10.0/16.0MPa	H	Hl
15	180	180	280	100
20	180	200	280	100
25	200	220	300	115
32	220	230	300	115
40	240	240	315	130
50	270	300	340	135
65	300	340	355	150
80	330	360	370	175
100	380		450	205
125	450		510	235
150	500		555	275
200	550		640	300
250	650		720	335
300	800		830	375
350	850		880	410
400	900		1020	445
500	950		1080	515
