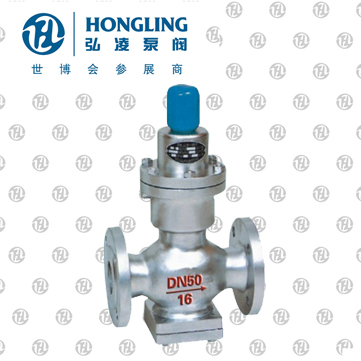

波紋管減壓閥
產品型號：Y44H
發布時間：2008-5-23
波紋管減壓閥主要由波紋管、調節彈簧、閥座、閥瓣等零件組成利用波紋管傳感閥門下游壓力驅動閥瓣，改變和控制閥門開度實現減壓穩壓功能。通過調節調節螺栓設定出口壓力。
相關產品:
波紋管減壓閥結構特點和用途：
波紋管減壓閥主要由波紋管、調節彈簧、閥座、閥瓣等零件組成利用波紋管傳感閥門下游壓力驅動閥瓣，改變和控制閥門開度實現減壓穩壓功能。通過調節調節螺栓設定出口壓力。
調壓、穩壓動作靈敏平衡，適用于氣體和液體介質的管路使用。
①為了操作和維護方便，該波紋管減壓閥一般直立安裝在水平管道上，橫向安裝須特別說明。
②安裝時應注意使管路中介質的流向與波紋管減壓閥休上所示箭頭的方向一致。
③為了防止波紋管減壓閥后壓力超壓，應在離閥出口不少于4M處安裝一個安全閥。
波紋管減壓閥主要技術參數和性能指標:
| 公稱壓力（Mpa） | 0.6 | 1.0 | 1.6 |
| 殼體試驗壓力（Mpa）* | 0.9 | 1.5 | 2.4 |
| 密封試驗壓力（Mpa） | 0.6 | 1.0 | 1.6 |
| *高進口壓力（Mpa） | 0.6 | 1.0 | 1.6 |
| 出口壓力范圍（Mpa） | 0.05-0.4 | 0.1-0.8 | 0.1-1.0 |
| 壓力特性偏差（Mpa）△P2P | GB12244-1989 | ||
| 流量特性偏差（Mpa）△P2G | GB12244-1989 | ||
| *小壓差（Mpa） | 0.1 | 0.15 | 0.15 |
| 滲漏量 | GB12245-1989 | ||
| *：殼體試驗不包括波紋管，殼體耐壓試驗時，必須取下波紋管組件后進行。 | |||
波紋管減壓閥主要零件材料：
| 零件名稱 | 零件材料 |
| 閥體 閥蓋 | WCB |
| 底蓋 | WCB |
| 閥座 閥瓣 | 2Cr13 |
| 波紋管 | 1Cr18Ni9Ti |
| 波紋管上墊 | 2Cr13 |
| 波紋管下墊 | 2Cr13 |
| 導向座 | 2Cr13 |
| 主閥彈簧 | 50CrVA |
| 調節彈簧 | 60Si2Mn |
波紋管減壓閥流量系數（Cv）:
| DN | 15 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 |
| Cv | 1 | 2.5 | 4 | 6.5 | 9 | 16 | 25 | 36 | 64 |
波紋管減壓閥主要外形尺寸：（PN1.6-4.0）
| 公稱壓力PN（MPa） | 公稱通徑MPa（mm） | 尺寸 | ||
| L | H | H1 | ||
|
1.0 1.6 |
20 | 140 | 87 | 293 |
| 25 | 160 | 87 | 293 | |
| 32 | 180 | 92 | 293 | |
| 40 | 200 | 100 | 303 | |
| 50 | 230 | 106 | 308 | |
| 65 | 260 | 123 | 310 | |
| 80 | 310 | 140 | 380 | |
| 100 | 350 | 150 | 400 | |
