先導式超大膜片高靈敏度減壓閥

產品型號：YD43H

發布時間：2008-5-23

隔膜式減壓閥在普通減壓閥的基礎上做了很大的改進。膜片采用了新型材料，并大大加工了工作面積，因此閥門上游壓力或下游負荷細微的變化都能及時準確的反饋到主閥膜片，來調節主閥的開度，確保下游壓力的穩定。

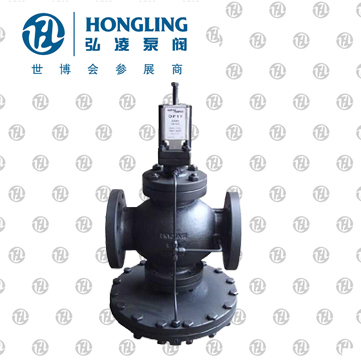

查看產品實物圖

下一個產品：固定比例式減壓閥

上一個產品：直接作用薄膜式支管式減壓閥

分享到：

蒸汽減壓閥結構特點和用處：

DP17/DP17G導閥型隔膜式減壓閥在普通減壓閥的基礎上做了很大的改進。膜片采用了新型材料，并大大加工了工作面積，因此閥門上游壓力或下游負荷細微的變化都能及時準確的反饋到主閥膜片，來調節主閥的開度，確保下游壓力的穩定。本產品的另一個突出的特點為：同一個閥體上可安裝和互換多個導閥在穩壓的同時，實現溫度控制、上游壓力的控制、遠程的開關控制等。

蒸汽減壓閥性能指標：

灰色區域：示意該產品禁用。
A-D-E：螺紋或法蘭連接 EN 1092 PN25,ANSI 300LB.
A-B-C:法蘭連接 ANSI 150LB。
F-F:DP17G*高工作溫度120℃。

注意：該系列產品的壓力調節范圍是0.2-1.7barg。

蒸汽減壓閥主要技術參數：

公稱壓力	PN25
PMA*高允許壓力	25bar g @ 120℃
TMA*高允許溫度	232℃
TMI*低允許溫度	-10℃
PMO大工作壓力	17bar g
TMO*大工作溫度	DP17　　　　　　 232℃
TMO*大工作溫度	DP17G　　　　　　120℃
TMIO*低工作溫度	0℃
出口壓力范圍(barg)	0.2-1.7
*高冷態測試壓力	38bar g

蒸汽減壓閥主要零件材料：

零件名稱	零件材料
閥體閥蓋	WCB
閥座	2Cr13
閥瓣	2Cr13
閥桿	2Cr13
膜片	316
調節彈簧	60Si2Mn
主閥彈簧	50CrVA

蒸汽減壓閥流量系數(Cv)

DN	15	20	25	32	40	50	65	80	100	125	150
Cv	2.8	5.5	8.1	12.0	17.0	28.0	45.5	60.1	93.3	146	186

蒸汽減壓閥結構圖:

蒸汽減壓閥

蒸汽減壓閥連接尺寸:

DN	L	H1	H	D
15	147	221	133	185
20	154	224	136	185
25	160	235	145	207
32	180	236	156	207
40	200	238	176	255
50	230	246	183	255
65	250	295	200	320
80	310	323	230	350
100	350	340	263	380
125	400	359	306	455
150	450	375	330	500

DN	L	H1	H	D
15	147	221	133	185
20	154	224	136	185
25	160	235	145	207
32	180	236	156	207
40	200	238	176	255
50	230	246	183	255
65	250	295	200	320
80	310	323	230	350
100	350	340	263	380
125	400	359	306	455
150	450	375	330	500

DN	L	H1	H	D
15	147	221	133	185
20	154	224	136	185
25	160	235	145	207
32	180	236	156	207
40	200	238	176	255
50	230	246	183	255
65	250	295	200	320
80	310	323	230	350
100	350	340	263	380
125	400	359	306	455
150	450	375	330	500

DN	L	H1	H	D
15	147	221	133	185
20	154	224	136	185
25	160	235	145	207
32	180	236	156	207
40	200	238	176	255
50	230	246	183	255
65	250	295	200	320
80	310	323	230	350
100	350	340	263	380
125	400	359	306	455
150	450	375	330	500
