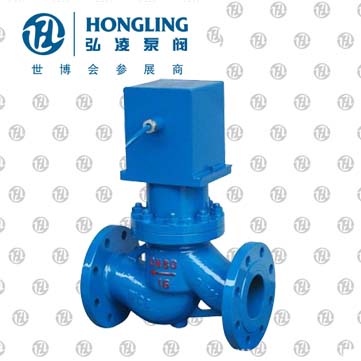

ZCM煤氣電磁閥產品用途：
適用于城市煤氣、液化石油氣、天燃氣等多種煤氣為加熱燃燒介質管路的二位式通斷切換，進行溫度等自動控制的執行機構。它廣泛應用于紡織業、印刷業的煤氣熱定型和玻璃、燈泡業的窖爐加熱及其它行業的煤氣加熱自控系統.
ZCM煤氣電磁閥結構特點：
直動式開閥結構，沒有壓差限制，低壓力，零壓力均能正常開閉，無壓力損失，低壓流量大。 采用優質高性能的閥體密封材料，無泄漏。是可燃氣液體的理想執行器。 型式：常閉式和常開式兩種。 線圈長期工作無溫升。
ZCM煤氣電磁閥技術參數：
| 公稱通徑 | 15、20、25、32、40、50、65、80、100mm |
| 公稱壓力 | 1.0Mpa |
| 工作壓差 | 0-0.02Mpa 0～0.04Mpa |
| 工作介質 | 煤氣、甲烷、瓦斯、天然氣。亦可用于常溫液體、氣體 |
| 介質溫度 | -5~600C |
| 額定電壓V |
AC：380、220、36 DC:220、110、24、12 |
| 功率 | ≤22W |
常閉型ZCM煤氣電磁閥外形連接尺寸：
|
公稱通徑 DN |
內螺紋連接 | 法蘭連接 | |||||||||
| 外形尺寸 | 內螺紋 | 外形尺寸 | 法蘭尺寸 | ||||||||
| H | L | G | H | L | D | D1 | D2 | b | f | n-d | |
| 15 | 153 | 92 | 1/2 | 210 | 130 | 95 | 65 | 46 | 14 | 2 | 4-φ14 |
| 20 | 153 | 92 | 3/4 | 210 | 150 | 105 | 75 | 56 | 16 | 2 | 4-φ14 |
| 25 | 153 | 110 | 1 | 210 | 160 | 115 | 85 | 65 | 16 | 3 | 4-φ14 |
| 32 | 176 | 120 | 11/4 | 221 | 180 | 140 | 100 | 76 | 18 | 3 | 4-φ18 |
| 40 | 176 | 140 | 11/2 | 230 | 200 | 150 | 110 | 84 | 18 | 3 | 4-φ18 |
| 50 | 192 | 162 | 2 | 252 | 230 | 165 | 125 | 99 | 20 | 3 | 4-φ18 |
| 65 | 390 | 290 | 185 | 145 | 118 | 20 | 3 | 4-φ18 | |||
| 80 | 401 | 310 | 200 | 160 | 132 | 22 | 3 | 8-φ18 | |||
| 100 | 408 | 350 | 220 | 180 | 156 | 24 | 3 | 8-φ18 | |||
| 125 | 424 | 400 | 250 | 210 | 184 | 26 | 3 | 8-φ18 | |||
| 150 | 515 | 480 | 285 | 240 | 211 | 26 | 3 | 8-φ22 | |||
| 200 | 540 | 600 | 340 | 295 | 266 | 26 | 3 | 8-φ22 | |||
| 250 | 573 | 730 | 395 | 350 | 319 | 28 | 3 | 12-φ22 | |||
| 300 | 608 | 850 | 445 | 400 | 370 | 28 | 4 | 12-φ22 | |||
| 350 | 700 | 980 | 505 | 460 | 429 | 28 | 4 | 12-φ22 | |||
常開型ZCM煤氣電磁閥外形連接尺寸：
|
公稱通徑 DN |
內螺紋連接 | 法蘭連接 | |||||||||
| 外形尺寸 | 內螺紋 | 外形尺寸 | 法蘭尺寸 | ||||||||
| H | L | G | H | L | D | D1 | D2 | b | f | n-d | |
| 15 | 153 | 92 | 1/2 | 154 | 130 | 95 | 65 | 46 | 14 | 2 | 4-φ14 |
| 20 | 153 | 92 | 3/4 | 154 | 150 | 105 | 75 | 56 | 16 | 2 | 4-φ14 |
| 25 | 153 | 110 | 1 | 156.5 | 160 | 115 | 85 | 65 | 16 | 3 | 4-φ14 |
| 32 | 176 | 120 | 11/4 | 178 | 180 | 140 | 100 | 76 | 18 | 3 | 4-φ18 |
| 40 | 176 | 140 | 11/2 | 186 | 200 | 150 | 110 | 84 | 18 | 3 | 4-φ18 |
| 50 | 192 | 162 | 2 | 193 | 230 | 165 | 125 | 99 | 20 | 3 | 4-φ18 |
| 65 | 461 | 290 | 185 | 145 | 118 | 20 | 3 | 4-φ18 | |||
| 80 | 481 | 310 | 200 | 160 | 132 | 22 | 3 | 8-φ18 | |||
| 100 | 531 | 350 | 220 | 180 | 156 | 24 | 3 | 8-φ18 | |||
| 125 | 551 | 400 | 250 | 210 | 184 | 26 | 3 | 8-φ18 | |||
| 150 | 627 | 480 | 285 | 240 | 211 | 26 | 3 | 8-φ22 | |||
| 200 | 725 | 600 | 340 | 295 | 266 | 26 | 3 | 8-φ22 | |||
| 250 | 842 | 730 | 395 | 350 | 319 | 28 | 3 | 12-φ22 | |||
| 300 | 872 | 850 | 445 | 400 | 370 | 28 | 4 | 12-φ22 | |||
| 350 | 980 | 505 | 460 | 429 | 30 | 4 | 16-φ22 | ||||
