電磁式煤氣安全切斷閥

產品型號：DMF-0.1

發布時間：2013-4-8 23:23:57

DMF-0.1型電磁式煤氣安全切斷閥主要由電磁式啟動器和密封性能良好的蝶閥組合而合成。且有結構簡單、操作方便、工作可靠、切斷速度快和密封性能好等優點。

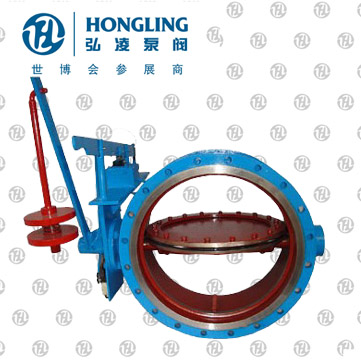

查看產品實物圖

下一個產品：沒有了

上一個產品：二位二通零壓差電磁閥

分享到：

相關產品:

水用電磁閥電磁式煤氣安全切斷閥二位二通零壓差電磁閥二位二通先導式電磁閥兩口兩位直動式電磁閥二位二通蒸汽電磁閥專用潛水電磁閥中溫蒸汽電磁閥防爆電磁閥磁保持脈沖電磁閥直角式脈沖電磁閥不銹鋼常開型二位二通先導式電磁閥塑料王電磁閥全不銹鋼電磁閥高溫高壓電磁閥煤氣電磁閥水用電磁閥定時排水電磁閥燃?xì)饩o急切斷閥

電磁式煤氣安全切斷閥簡介

DMF-0.1電磁式煤氣安全切斷閥由本廠生產制造的新型換代產品。電磁式煤氣安全切斷閥不僅克服了目前國內常用的電動切斷閥切斷速度慢、控制復雜等缺點，而且在斷電時也能立即切斷煤氣，保證生產安全。
本產品主要由電磁式啟動器和密封性能良好的蝶閥組合而合成。且有結構簡單、操作方便、工作可靠、切斷速度快和密封性能好等優點。密封圈一般為耐油橡膠，亦可提供聚四氟乙烯密封圈的特殊產品。

電磁式煤氣安全切斷閥技術規格

1、電磁鐵一般按交流220V，電容量約為220VA供貨（特殊要求時本廠也可供貨）

2、閥的公稱壓力為PN0.1MPA.

3、蝶閥有關尺寸見附表1（法蘭與JB81-59一致）。

4、切斷時間：一秒

5、介質溫度：-20～180℃。

6、環境溫度：-20～60℃。

電磁式煤氣安全切斷閥尺寸表

DN	D	D1	D2	L	L1	L2	H	b	Z-φd
100	205	170	145	120	360	250	550	14	4-18
150	260	225	200	145	410	250	590	16	8-18
200	315	280	255	145	465	250	640	18	8-18
250	370	335	310	180	520	250	690	22	12-18
300	435	395	362	180	580	300	740	22	12-23
350	485	445	412	200	630	300	790	22	12-23
400	535	495	462	200	680	300	840	22	16-23
450	590	550	518	200	740	300	880	24	16-23
500	640	600	568	270	780	300	930	24	16-23
600	755	705	670	270	895	400	1020	24	20-25
700	860	810	775	270	1010	400	1100	24	24-25
800	975	920	880	270	1125	400	1190	26	24-30
900	1075	1020	980	270	1225	400	1280	26	24-30
1000	1175	1120	1080	300	1345	400	1360	26	28-30

工組原理及組成

1電磁煤氣安全快速切斷閥為法蘭連接、杠桿式啟閉閥，它主要由電磁鐵杠桿裝置、彈簧及重錘、閥體、閥板和軸等零件組成。

2、當煤氣或助燃空氣低壓時，通過相應的電路設計，可使電磁鐵在某一規定的低壓時失電，這樣杠桿失去平衡，安全閥相連的杠桿脫扣，重錘下落，安全閥立即關閉。另外一旦斷電，也即電磁鐵失電和上述相同，安全閥亦立即關閉，這樣就達到了煤氣或助燃空氣低壓時以及斷電時、快速切斷煤氣的目的
