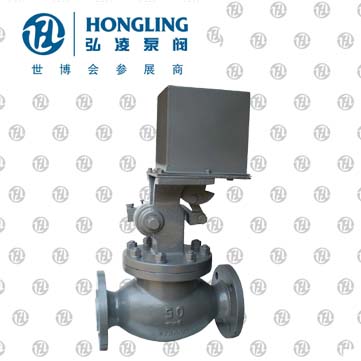

高溫高壓電磁閥
產品型號：ZCNH,ZCNG
發布時間：2008-5-7
ZCNH,ZCNG高溫電磁閥是先導直動型的電磁閥，其通用介質范圍較廣，可分別使用于水、輕油、重油、非腐蝕性氣體及蒸汽等流體，如電站抽氣管道疏水系統和蒸發器的排氣系統中，主要是對管道中的介質進行雙位自動調節和遠程控制。
相關產品:
ZCZG高溫高壓電磁閥用途：
高溫高壓電磁閥為先導直動型電磁閥，其通用介質范圍較廣，可分別使用于水、輕油、導熱油、高溫油、飽和蒸汽高溫熱水及相關高壓流體,如電站抽氣管道疏水系統和蒸發器的排氣系統中,高溫高壓電磁閥主要是對管道中的介質進行雙位自動調節和遠程控制。
ZCZG高溫高壓電磁閥結構特點：
①介質流體溫度可達400℃；
②閥芯利用流體潤滑作用，減少磨損；
③閥塞閥體采用碳鋼或不銹鋼耐腐蝕；
④采用桿杠原理保證線圈和閥體徹底隔離。
ZCZG高溫高壓電磁閥技術參數：
| 參數/型號 | ZCZG | ZCZH | |||||||
| 公稱壓力（MPa） | 2.5 | 4.0 | |||||||
| 工作壓力（MPa） | 0.1～2.5 | 0.4～4.0 | |||||||
| 介質種類 | 輕油、蒸汽、熱水 | ||||||||
| 介質溫度（℃） | ≤250 | ≤400 | |||||||
| 電源電壓 | AC200V·DC24V其余規格可作特殊訂貨 | ||||||||
| 公稱通徑 | 15 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 |
|
流量系數（Kv） 泄漏量（ml/min） |
按 JB/T7352-94規定動 按 JB/T7352-94.F規定 |
||||||||
| 功率 | 130VA | 480VA | |||||||
ZCZG高溫高壓電磁閥結構尺寸圖：
ZCZG高溫高壓電磁閥安裝尺寸：
| DN | L | H | D | D1 | D2 | D3 | b | f1 | f | n-d |
| 15 | 160 | 298 | 95 | 65 | 39 | 45 | 16 | 4 | 2 | 4-Φ14 |
| 20 | 200 | 304 | 105 | 75 | 50 | 55 | 16 | 4 | 2 | 4-Φ14 |
| 25 | 200 | 304 | 115 | 85 | 57 | 65 | 16 | 4 | 2 | 4-Φ14 |
| 32 | 200 | 314 | 140 | 100 | 65 | 78 | 18 | 4 | 2 | 4-Φ18 |
| 40 | 260 | 433 | 150 | 110 | 75 | 85 | 18 | 4 | 3 | 4-Φ18 |
| 50 | 300 | 433 | 165 | 125 | 87 | 100 | 20 | 4 | 3 | 4-Φ18 |
| 65 | 340 | 460 | 185 | 145 | 109 | 120 | 22 | 4 | 3 | 4-Φ18 |
| 80 | 380 | 460 | 200 | 160 | 120 | 135 | 22 | 4 | 3 | 4-Φ18 |
| 100 | 430 | 461 | 235 | 190 | 149 | 160 | 24 | 4.5 | 3 | 4-Φ22 |
