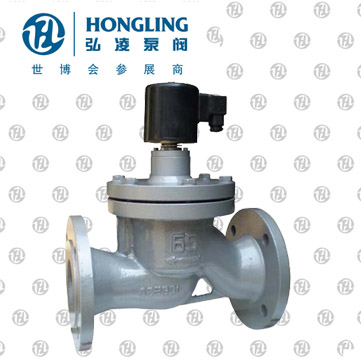

中溫蒸汽電磁閥

產品型號：ZCZP

發布時間：2008-6-15

ZCZP中溫蒸汽電磁閥適用于以水或液體為工作介質，可自動化控制水、油、液體等工作介質管路的通斷。由于本閥采用橡膠密封，故對工作介質清潔度大減低，具有啟閉迅速，可靠性高等特點。

查看產品實物圖

下一個產品：專用潛水電磁閥

上一個產品：防爆電磁閥

分享到：

相關產品:

水用電磁閥電磁式煤氣安全切斷閥二位二通零壓差電磁閥二位二通先導式電磁閥兩口兩位直動式電磁閥二位二通蒸汽電磁閥專用潛水電磁閥中溫蒸汽電磁閥防爆電磁閥磁保持脈沖電磁閥直角式脈沖電磁閥不銹鋼常開型二位二通先導式電磁閥塑料王電磁閥全不銹鋼電磁閥高溫高壓電磁閥煤氣電磁閥水用電磁閥定時排水電磁閥燃氣緊急切斷閥

ZCZP中溫蒸汽電磁閥用途

ZCZ;CZP中溫蒸汽電磁閥適用范圍于以蒸汽為加熱介質，進行溫度自動控制的執行機構。可對蒸汽加熱器、散熱器、干燥器等蒸汽設備及各類溫度自控儀、蒸汽定型機、蒸染機、蒸汽回潮機等成套設備的鍋爐蒸汽管道進行二位式自動控制和遠程控制區。ZCZP蒸汽電磁閥廣泛應用于染化、紡織、印染、食品、醫藥、卷煙、水泥制品、石油化工、冶金等部門的自控系統。

ZCZP中溫蒸汽電磁閥主要特點

耐熱：電磁部分、密封件部分用特種耐調溫電工材料和密封材料，并應用了各種隔熱措施。

耐磨：選材合理，閥杯和導向套間巧妙地利用流體的潤滑作用，減少磨損

耐冷凝：蒸汽管道的冷凝水是影響蒸汽電磁閥動作的重要因素，本閥則不受冷凝水影響。

ZCZ;CZP中溫蒸汽電磁閥是由副閥和主閥兩大部件構成的先導式二次開閥的電磁閥。是靠副閥的啟閉來控制主閥的通斷。根據斷電時所處開關狀態的不同，可分為常閉電磁閥和常開電磁閥。常閉電磁閥，在斷電常位時，副閥口封閉，主閥呈斷路，當電訊號進入導閥線圈時，活動鐵芯受電磁力作用吸上打開副閥口，主閥閥杯內壓力迅速消失，介質壓力將主閥閥杯托上，開啟主閥口，工作介質硬可流通。但當電訊號消失時，活動鐵芯復位，封閉住副閥口，工作介質自平衡孔進入閥杯內，當壓力趨于平衡時，靠主閥彈簧、閥杯自重及介質壓力使閥杯下移，嚴密封住主閥口，閥又呈關閉狀態。常開電磁閥，在斷電常位時，由彈簧作用，副閥口打開，主閥流通。當電訊號進入副閥線圈時，活動鐵芯受電磁作用吸下，副閥口封閉，工作介質經平衡孔進入閥杯內，當壓力趨于平衡時，靠主閥彈簧、閥杯自重及介質壓力使閥杯下移，嚴密封主閥口，閥門呈關閉狀態。當主閥斷電時，電磁力消失，副閥打開，主閥杯內壓力迅速消失，介質壓力將主閥閥杯托上，開啟主閥口，介質流通，閥呈開啟狀態。

ZCZP中溫蒸汽電磁閥主要參數

項目	說明
工作介質	蒸汽及其它無腐蝕性氣體
介質溫度（℃）	≤200
公稱壓力（MPa）	1.6
工作壓差（MPa）	0.05～1.6					0.10～1.6
電源電壓	AC220V其余規格可作特殊訂貨
使用壽命（萬次）	≥10			≥5				≥3
公稱通徑（mm）	15	20	25	32	40	50	65	80	100	125	150
額定流量系數（KV）	2.8	5	8.5	12	18	28	45	70	110	180	250
泄漏量（ml/min）	1.5			3		4.5	6	9	17	28	40
功耗	50VA
防爆標志	DIIBT4
防爆證編號	CE991010
出線口接頭	內螺紋M20×1.5
環境溫度	-40～+60℃

ZCZP中溫蒸汽電磁閥安裝尺寸

公稱通徑 DN	內螺紋連接		法蘭連接
	外形尺寸	內螺紋	外形尺寸		法蘭尺寸
	H	L	G	H	L	D	D1	D2	b	f	n-d
15	148	92	1/2	176	130	65	65	46	14	2	4-Φ14
20	148	92	3/4	181	150	105	75	56	16	2	4-Φ14
25	148	110	1	210	160	115	85	65	16	3	4-Φ14
32	182	120	11/4	221	180	140	100	76	18	3	4-Φ18
40	182	140	11/2	230	200	150	110	84	18	3	4-Φ18
50	192	162	2	252	230	165	125	99	20	3	4-Φ18
65				265	290	185	145	118	20	3	4-Φ18
80				276	310	200	160	132	20	3	8-Φ18
100				373	350	220	180	156	22	3	8-Φ18
125				416	400	250	210	184	22	3	8-Φ18
150				440	480	285	240	211	24	3	8-Φ22
