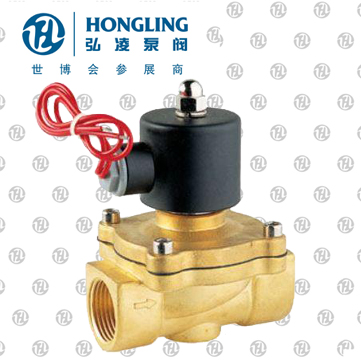

兩口兩位直動式電磁閥
產品型號：2W
發(fā)布時間：2008-6-15
2W系列電磁閥，閥體采用鍛壓成型，內件不銹鋼制作，用于管路中對液體，氣體介質通斷的自動控制。
下一個產品：二位二通先導式電磁閥
上一個產品：二位二通蒸汽電磁閥
相關產品:
2W銅系列兩口兩位直動式電磁閥詳細說明：
直復動連結膜片式通電閉型 閥體為精密鑄造 可無壓差下，直接操作 額定電壓：AC110V/220V/DC24V（50/60HZ） 電壓允許差：±10%，DC電壓允許誤差：±10% 不適合用流體 溫度高時為液態(tài)，冷卻時為固態(tài) 腐蝕性流體 黏度超過20cst以上流體
2W銅系列兩口兩位直動式電磁閥注意事項
安裝前管路內雜質，必須先清理干凈 為了延長使用壽命，應于電磁閥前端安裝Y型過濾器
2W銅系列兩口兩位直動式電磁閥外形尺寸：
| 型號 | L mm | H mm | 接管螺紋 |
| 2W025-06BH | 40.5 | 110 | PT1/8" |
| 2W025-08BH | 40.5 | 110 | PT1/4" |
| 2W040-10BH | 52.5 | 115 | PT3/8" |
| 2W160-10BH | 69 | 135 | PT3/8" |
| 2W160-15BH | 69 | 135 | PT1/2" |
| 2W200-20BH | 73 | 142 | PT3/4" |
| 2W250-25BH | 99 | 150 | PT1" |
| 2W350-35BH | 112 | 186 | PT11/4" |
| 2W400-40BH | 123 | 197 | PT11/2" |
| 2W500-50BH | 168 | 225 | PT2" |
| 2W250-25FBH | 135 | 160 | 法蘭4孔連接 |
| 2W350-35FBH | 152 | 230 | 法蘭4孔連接 |
| 2W400-40FBH | 152 | 240 | 法蘭4孔連接 |
| 2W500-50FBH | 200 | 270 | 法蘭4孔連接 |
兩口兩位直動式電磁閥適用工況：
| 型號 | 2W025-06BH | 2w025-08BH | 2W040-10BH | 2W160-10BH | 2W160-15BH | 2W200-20BH | 2W250-25BH | 2W250-35BH | 2W400-40BH | 2W500-50BH |
| 使用流體 | 空氣、水、油、瓦斯 | |||||||||
| 動作方式 | 直動式 | |||||||||
| 型式 | 常開式 | |||||||||
| 流量孔徑mm | 2.5 | 4 | 16 | 20 | 25 | 35 | 40 | 50 | ||
| CV值 | 0.23 | 0.6 | 4.8 | 7.6 | 12 | 24 | 29 | 48 | ||
| 接管口徑 | 1/8" | 1/4" | 3/8" | 3/8" | 1/2" | 3/4" | 1" | 11/4" | 11/2" | 2" |
| 使用流體粘滯度 | 20CTS以下 | |||||||||
| 使用壓力kgf/cm2 | 水:0～5 空氣:0～5 油:0～5 | |||||||||
| 工作溫度 | -5～80℃ | |||||||||
| 使用電壓范圍 | ±10% | |||||||||
| 本體材質 | 不銹鋼（SUS304） | |||||||||
| 油封材質 | NBR或VITON | |||||||||
